Грозозащита Info-Sys РГ4PoE

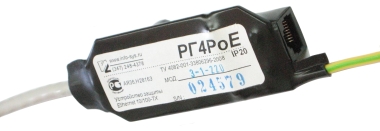

Устройство защиты РГ4PoE.x-1-220 (далее - устройство) предназначено для защиты порта Ethernet (10/100/Base-TX) оборудования передачи данных от опасных пере- напряжений в соединительном кабеле, возникающих в результате грозовых разрядов и бросков напряжения электросети.

Устройство предназначено для применения на сетях, использующих тех- нологию Power over Ethernet (PoE) описанную в стандарте IEEE802.3af, а так же в более поздней версии стандарта IEEE802.3at, который регламентирует более высокие мощности, передаваемые по кабелю Ethernet (High PoE). Применение устройства обеспечивает выравнивание до безопасно- го уровня разности электрических потенциалов на кабельном сегменте, который соединяет между собой защищаемое оборудование. Особенностью устройства является устойчивость его работы при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

Маркировка

Подключение

Подключение соединительного кабеля

Соединительный кабель подключается к розетке RJ45 устройст- ва, и поэтому он должен быть оконцован вилкой RJ45 в соответствии с одной из двух схем ANSII 568А и 568В (телекоммуникационный стандарт на кабельные системы коммерческих зданий). При выборе схемы обжим- ки, кроме требований инструкций по эксплуатации подключаемого обо- рудования, следует учитывать, что разводка внутри устройства защиты сделана по прямой схеме, т.е. одноимённые выводы разъёмов соедине- ны друг с другом.

T568A

T568B

Подключение оборудования

Для подключения оборудования предусмотрено изготовление устройства защиты в двух исполнениях. Устройство Исполнения 1 имеет для подключения оборудования розетку RJ45. В этом случае оборудование подключается стандартным патч-кордом. В устройстве Исполнения 2 отрезок патч-корда, оконцованного вилкой RJ45, монтируется в устройстве при изготовлении. В зависимости от спецификации заказа длина может варьироваться от 0,25 до 2,0 метров. Стандарт- ное значение 0,5 метра.

Требования по безопасности

Подключение разрядной цепи должно обеспечивать надежный, стабильный во времени контакт. В силу импульсного характера тока, протекающего по этому проводнику, он должен обла- дать минимальной индуктивностью. Электромонтажные провода сечением менее 2,5 мм2 этому требованию не удовлетворяют, поэтому монтаж разрядных цепей должен выполняться проводом сечением 2,5 мм2 и более. Наилучшим решением для этого являются плоские шины, либо плоские гибкие проводники типа «оплетка» соответствующего сечения.

Устройство защиты является электронным прибором. Целостность защитной оболочки яв- ляется основным условием правильной и безопасной работы устройства. Запрещается его экс- плуатация при нарушении защитной оболочки и в условиях повышенной влажности (относительная влажность воздуха 95% и более).

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике разрядной цепи ЗАПРЕЩЕНА.

Принцип работы

Стандарт IEEE 802.3af и его более поздняя версия IEEE 802.3at предусматривают две схе- мы организации дистанционного питания для сетей Ethernet. Устройство поддерживает обе схемы.

Подача питания Вариант 1

Подача питания Вариант 2

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через газонаполненный разрядник от средней точки симметрирующе- го дросселя. Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабаты- вания разрядника и классификационные напряжения варисторов выбраны таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

Модель Fast Ethernet (100 Мбит/С)

Модель Gigabit Ethernet (1000 Мбит/С)

Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре. Подавление помехи по цепи питания обеспечивается варисторами. Два других варистора обеспечивают подавление высоковольтного импульса, обусловленного запаздыванием срабатыва- ния разрядника.

Рекомендации по применению

Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Применение газонапол- ненного разрядника в схеме подключения данного устройства к заземлению обеспечивает отсутст- вие уравнивающих токов в кабельных системах, неохваченных системой уравнивания потенциа- лов. Это позволяет применить устройство на обоих концах защищаемого кабельного сегмента. Размещение устройств на обоих концах кабеля обеспечивает максимально высокую стойкость сис- темы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещенных на большой высоте (10 метров и более).

Пример использования РГ4 .х в паре с РГ4 х .PoE -1-220 PoE. -6LSA-220

Пример использования РГ4PoE.x-1-220 на обоих концах кабеля

Для уменьшения уровня остаточных помех от грозовых наводок, точка подключения раз- рядной цепи устройства защиты к проводнику РЕ должна располагаться как можно ближе к защи- щаемому оборудованию.

Подключение разрядных цепей устройств защиты Eternet к защитному заземлению являет- ся обязательным только для оборудования, запитанного от сети ~220 вольт (0,4 КВ). Для оборудо- вания, запитанного дистанционно через кабель Ethernet (технология РоЕ), подключение к защит- ному заземлению не является необходимым условием защиты оборудования, так как при грозовой наводке напряжение, опасное для защищаемого оборудования, возникает между кабелем Ethernet и строительной конструкцией, на которой смонтировано оборудование. Это объясняется тем, что строительная конструкция является естественным заземлителем независимо от материала, из ко- торого она изготовлена. По этой причине разрядную цепь устройства защиты необходимо подклю- чать к монтажному узлу, на котором закреплено защищаемое оборудование.
