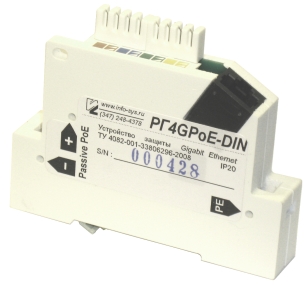

Грозозащита Info-Sys РГ4GPoE 1DIN
Линейка изделий РГ4PoE:
Устройство защиты РГ4GPoE.х-1DIN-220 (далее - устройство) предназначено для защиты порта Ethernet (10/100/1000Base-TX) оборудования передачи данных от опасных перенапряжений, возникающих в кабельной сети в результате грозовых разрядов и бро- сков напряжения электросети.
Устройство предназначено для применения на сетях, использующих технологию Power over Ethernet (PoE), описанную в стандарте IEEE802.3af, а так же в более позд- ней версии стандарта IEEE802.3at, который регламентирует более высокие мощности, переда- ваемые по кабелю Ethernet (High PoE). Применение устройства обеспечивает выравнивание до безопасного уровня разности электрических потенциалов на кабельном сегменте, который соеди- няет между собой защищаемое оборудование. Особенностью устройства является устойчивость его работы при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.
Устройство предназначено для монтажа на DIN-рейку 35мм х 7,5мм
Монтаж устройства
РГ4PoE.х- DIN-220, РГ4GPoE.х- DIN-221 1 0

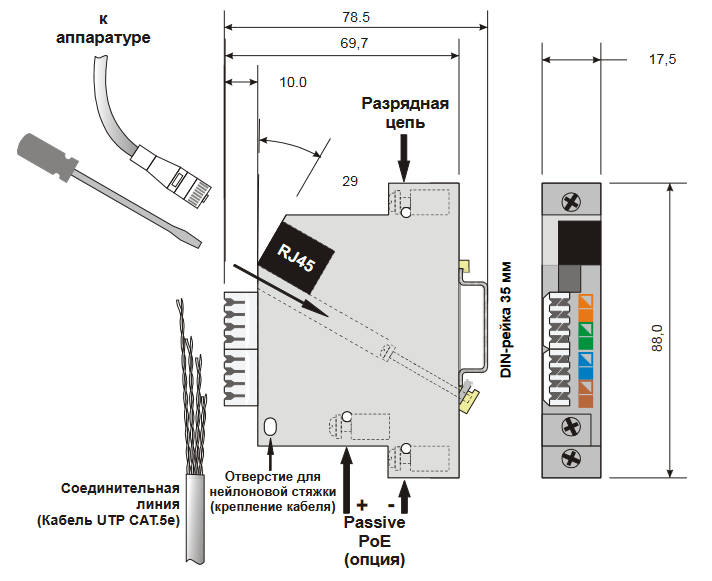

Перед монтажом устройства на DIN-рейку необходимо ослабить винтовой зажим узла кре- пления корпуса, открутив его отвёрткой под «крест» на 3-4 оборота. Навесьте корпус устройства на DIN-рейку и закрутите винт крепления с моментом 3-4 ньтон на метр.
Внимание: узел крепления не имеет защиты от полного выкручивания винта из квад- ратной зажимной гайки. Избегайте разъединения пары.
Удалите внешнюю оболочку кабеля соединительной линии на участке длиной в 50 мм от конца. Кабель соединительной линии крепится к корпусу устройства нейлоновой стяжкой за спе- циальное отверстие в корпусе (см. рисунок). Разделанные концы витых пар заделываются в кон- некторы LSA специальным инструментом в соответствии с цветной этикеткой. Разделка кабеля должна выполняться по правилам монтажа сетей Категории 5.
Проводник защитного заземления вводится в верхнюю по рисунку винтовую клемму и за- жимается под квадратную шайбу.
Устройство может иметь функцию инжектора питания для использования на сетях с технологией PassivePoE (подача питания по свободным парам кабеля Cat.5e). В этом случае источник питания подключается к нижним по рисунку винтовым клеммам.
В районе винтовых клемм корпус имеет сквозные отверстия, позволяющие объединить одиночные изделия в группу, пропустив сквозь них одножильные провода сечением до 2,5 мм2 без изоляции и соединив, таким образом, все одноимённые клеммы одиночных изделий параллельно.

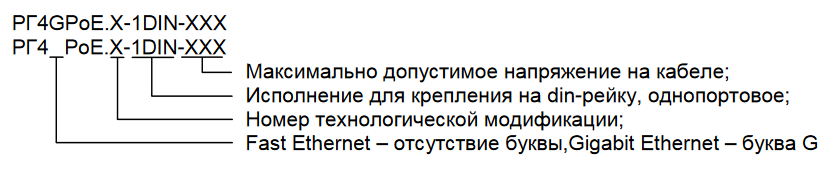

Маркировка
Требования по безопасности
Подключение разрядной цепи должно обеспечивать надежный, стабильный во времени контакт. В силу импульсного характера тока, протекающего по этому проводнику, он должен обла- дать минимальной индуктивностью. Электромонтажные провода сечением менее 2,5 мм2 этому требованию не удовлетворяют, поэтому монтаж разрядных цепей должен выполняться проводом сечением 2,5 мм2 и более. Наилучшим решением для этого являются плоские шины, либо плоские гибкие проводники типа «оплетка» соответствующего сечения.
ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике разрядной цепи ЗАПРЕЩЕНА.
Принцип работы
Стандарт IEEE 802.3af и его более поздняя версия IEEE 802.3at предусматривают две схе- мы организации дистанционного питания для сетей Ethernet. Устройство поддерживает обе схемы.

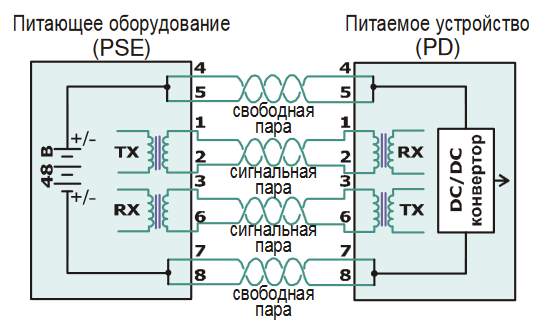

Подача питания Вариант 1

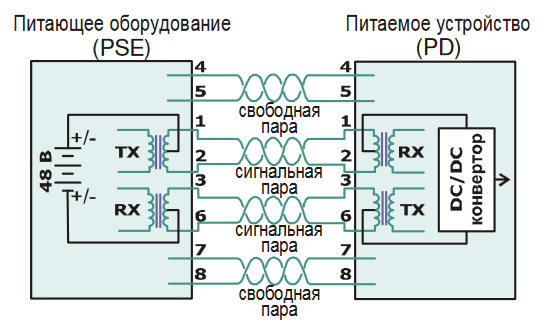

Подача питания Вариант 2
В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через газонаполненный разрядник от средней точки симметрирующе- го дросселя. Применение газонаполненного разрядника исключает появление уравнивающих то- ков в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение сра- батывания разрядника и классификационные напряжения варисторов выбраны таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

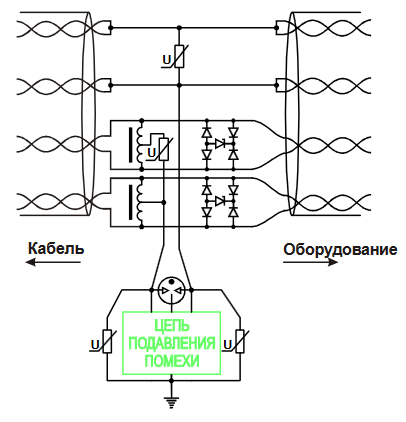

Модель Fast Ethernet (100 Мбит/С)

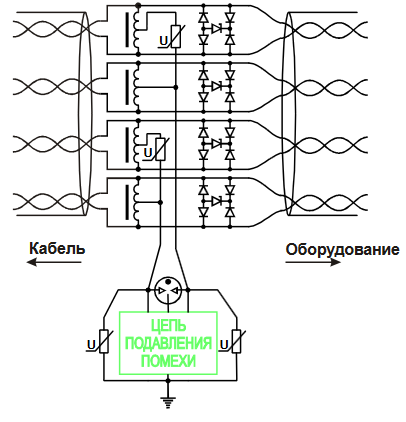

Модель Gigabit Ethernet (1000 Мбит/С)
Подавление помехи по цепи питания обеспечивается варисторами. Два других варистора обеспечивают подавление высоковольтного импульса, обусловленного запаздыванием срабаты- вания разрядника.
Рекомендации по применению
Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Применение газонапол- ненного разрядника в схеме подключения данного устройства к заземлению обеспечивает отсут- ствие уравнивающих токов в кабельных системах, неохваченных системой уравнивания потенциа- лов. Это позволяет применить устройство на обоих концах защищаемого кабельного сегмента. Размещение устройств на обоих концах кабеля обеспечивает максимально высокую стойкость системы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещенных на большой высоте (10 метров и более).

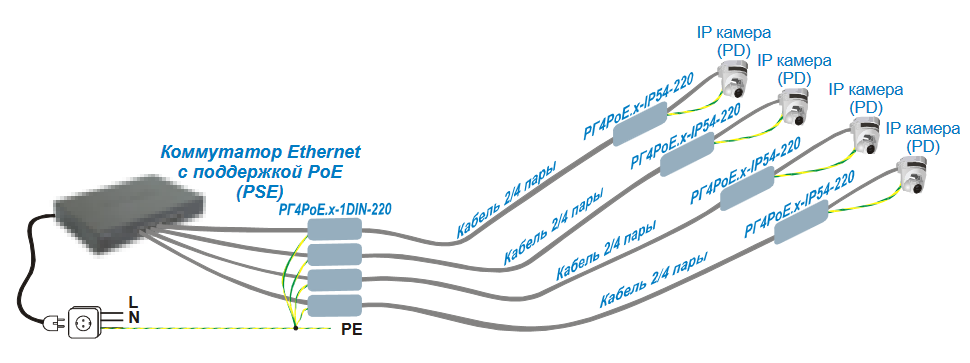

Пример использования РГ4PoE.x-1DIN-220 в паре с РГ4PoE.x-IP54-220 на сети с применением технологии PoE IEEE802.3af/at

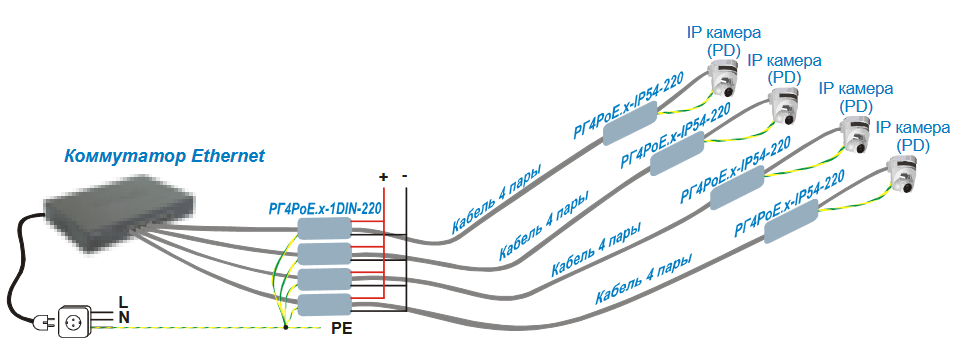

Пример использования РГ4PoE.x-1DIN-220 в паре с РГ4PoE.x-IP54-220 на сети с применением технологии PassivePoE
Для уменьшения уровня остаточных помех от грозовых наводок, точка подключения раз- рядной цепи устройства защиты к проводнику РЕ должна располагаться как можно ближе к защи- щаемому оборудованию.
Подключение разрядных цепей устройств защиты Eternet к защитному заземлению являет- ся обязательным только для оборудования, запитанного от сети ~220 вольт (0,4 КВ). Для обору- дования, запитанного дистанционно через кабель Ethernet (технология РоЕ), подключение к за- щитному заземлению не является необходимым условием защиты оборудования, так как при гро- зовой наводке напряжение, опасное для защищаемого оборудования, возникает между кабелем Ethernet и строительной конструкцией, на которой смонтировано оборудование. Это объясняется тем, что строительная конструкция является естественным заземлителем независимо от материа- ла, из которого она изготовлена. По этой причине разрядную цепь устройства защиты необходимо подключать к монтажному узлу, на котором закреплено защищаемое оборудование.
| Область применения | Eternet 10/100/1000Base-TX + PoE |
|---|---|
| Количество портов | 1 |
| Подключение кабеля | Коннектор LSA |
| Подключение оборудования | Розетка RJ45 |
| Защищаемые проводники (розетка RJ-45) | 1,2,3,4,5,6,7,8 |
| Вносимые потери в диапазонах частот: 5 - 95 МГц | < 0,4 дБ |
| Возвратные потери на частоте: | |
| 10 МГц | > 30 дБ |
| 50 МГц | > 20 дБ |
| 95 МГц | > 15 дБ |
| Область применения | Eternet 10/100/1000Base-TX + PoE |
|---|---|
| Количество портов | 1 |
| Подключение кабеля | Коннектор LSA |
| Подключение оборудования | Розетка RJ45 |
| Защищаемые проводники (розетка RJ-45) | 1,2,3,4,5,6,7,8 |
| Вносимые потери в диапазонах частот: 5 - 95 МГц | < 0,4 дБ |
| Возвратные потери на частоте: | |
| 10 МГц | > 30 дБ |
| 50 МГц | > 20 дБ |
| 95 МГц | > 15 дБ |
| Переходное затухание между парами на частоте 90 МГц | > 30 ДБ |
| Уровень ограничения дифференциального напряжения | < ±2,5 В |
| Максимальное импульсное напряжение относительно "ЗЕМЛИ" (импульс 8/20 мкС) | < ±850 В |
| Максимально допустимое статическое напряжение в кабеле относительно "ЗЕМЛИ" | 250 В (AC) 320 В (DC) |
| Максимальный отводимый импульсный ток на 1 порт (импульс 8/20 мкС.) | < 10 КА |
| Время срабатывания дифференциальной защиты | < 10 нс |
| Ток в цепях питания Power Over Ethernet | < 2,0 А |
| Размеры (с установленными сальниками), ДхШхВ | 70 х 17.5 х 88 мм |
| Вес | 115 гр. |
