Грозозащита Info-Sys РГ4GPoE 6LSA
Линейка изделий РГ4PoE:
Устройство защиты РГ4GPoE.х-6LSA-220 (далее - устройство) предназначено для защиты порта Ethernet (10/100/1000Base-TX) сетевого оборудования от опасных пе- ренапряжений в соединительном кабеле, возникающих в результате грозовых разрядов и бросков напряжения электросети.
Устройство предназначено для применения на сетях, использующих тех- нологию Power over Ethernet (PoE) описанную в стандарте IEEE802.3af, а так же в более поздней версии стандарта IEEE802.3at, который регламентирует более высокие мощности, передаваемые по кабелю Ethernet (High PoE).
Применение устройства обеспечивает выравнивание до безопасно- го уровня разности электрических потенциалов на кабельном сегменте, который соединяет между собой защищаемое оборудование. Особенностью устройства является устойчивость его работы при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.
Комплект поставки
- Устройство защиты (на 6 портов).................................... 1 шт.
- Наконечник на провод заземления ................................. 1 шт.
- Кабельная стяжка 100х2,5 мм ......................................... 7 шт.
- Корпус «Ш19_у» с комплектом крепёжа.......................... 1 комплект
Опции:
комплект крепежа: винт М6 - 4 шт., шайба М6 - 8 шт., гайка М6 - 4 шт.

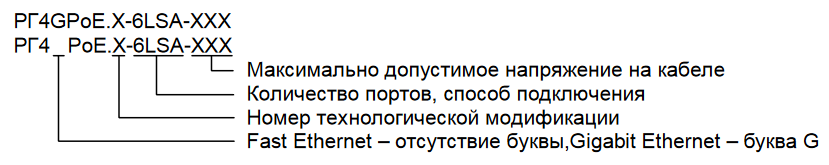

Маркировка
Конструкция

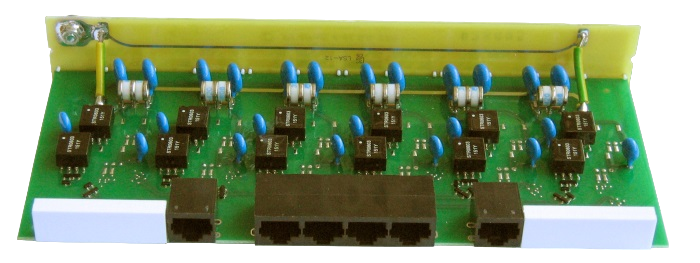

Модуль защиты монтируется в универсальный корпус 19-ти дюймового евростандарта. По высоте корпус занимает один уровень (1U). Размеры корпуса: 483 х 135 х 44 мм (ШхГхВ)
В корпус устройства устанавливается один или два модуля защиты из серии РГ. Каждый модуль устройства имеет винтовую клемму для подключения провода защитного заземления.
Соединительный кабель подводится к корпусу сзади и разделывается в ножевые контакты типа LSA установленного модуля защиты. Для правильной разделки рядом с ножевыми контактами на- несена цветная этикетка, соответствующая цветовой кодировке кабельных проводников. Защи- щаемое оборудование подключается к разъёмам RJ45, расположенным на лицевой панели.

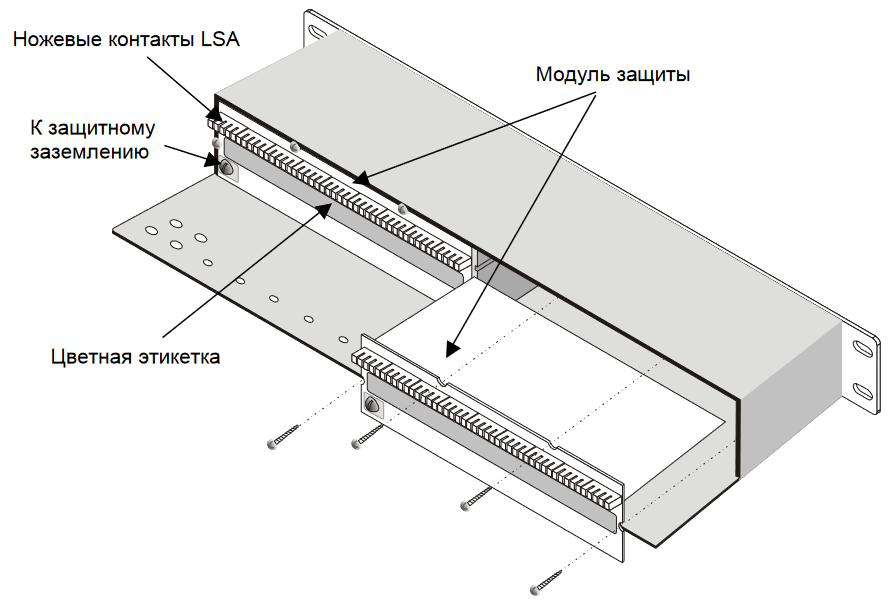

Порядок установки дополнительного модуля защиты.
В процессе эксплуатации устройства может возникнуть необходимость увеличить портовую ёмкость устройства. Для этого в корпус устройства необходимо установить второй модуль защиты. В том случае, если обеспечен доступ к устройству, сзади установка дополнительного модуля не требует демонтажа устройства с несущей конструкции. Модуль устанавливается с тыльной сторо- ны корпуса в направляющие пазы, предусмотренные в корпусе.
Порядок установки следующий:
- С тыльной стороны корпуса открутить четыре шурупа крепления задней заглушки. Удалить заглушку. Заглушки лицевой панели удаляются вместе с клеевой основой.
- Задвинуть модуль защиты внутрь корпуса по направляющим пазам на боковой стенке и центральной перегородке.
- Закрепить модуль с помощью четырёх шурупов, которые использовались для крепления задней заглушки.
Принцип работы
Стандарт IEEE 802.3af и его более поздняя версия IEEE 802.3at предусматривают две схе- мы организации дистанционного питания для сетей Ethernet. Устройство РГ4РоЕ.x-6LSA-220 под- держивает обе схемы.

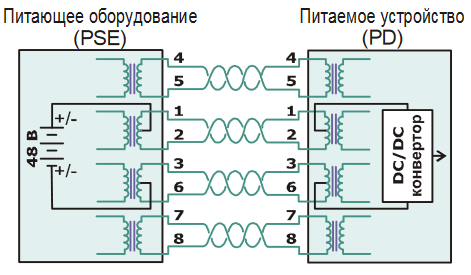

Подача питания Вариант 1
Подача питания Вариант 2

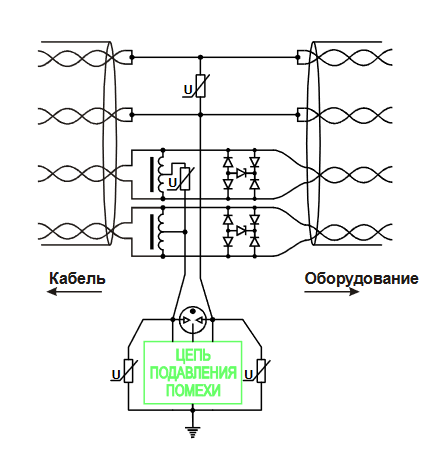

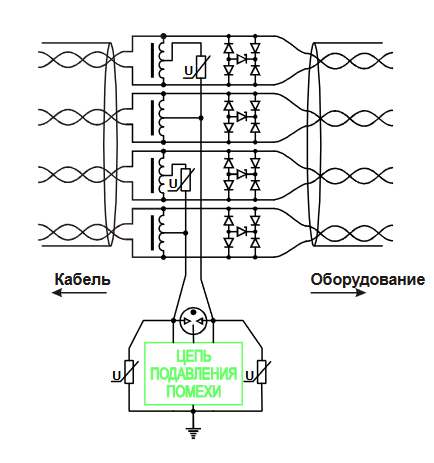

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через газонаполненный разрядник от средней точки симметрирующе- го дросселя. Применение газонаполненного разрядника исключает появление уравнивающих то- ков в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение сра- батывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы ка- бельного сегмента.
Модель Fast Ethernet (100 Мбит/С)
Модель Gigabit Ethernet (1000 Мбит/С)
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре. Подавление помехи по цепи питания обеспечивается варистором. Другой ва- ристор обеспечивает привязку потенциала питающих напряжений к потенциалу "Земли". Он же обеспечивает уравнивание потенциалов между сигнальными парами и парами, по которым пере- дается питание РоЕ.
Подключения
Заземление устройства
Подключите винтовые клеммы каждого из модулей, входящих в устройство, к контуру защитного заземления используя провод сечением 2,5 мм2. Для подключения провода к клемме используйте наконечник, входящий в комплект поставки.
Подключение к защитному заземлению должно выполняться в соответствии с требования- ми "Правил устройства электроустановок потребителей" (ПУЭ), а так же других документов, рег- ламентирующих требования к заземляющим устройствам и заземляющим проводникам.
ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления ЗАПРЕЩЕНА.
Подключение защищаемой аппаратуры
Защищаемое оборудование подключается к разъёмам RJ45, расположенным на лицевой панели устройства с помощью стандартных патч-кордов категории 5. При выборе прямого или пе- рекрёстного патч-корда, кроме требований инструкций по эксплуатации на соединяемое оборудо- вание, следует учитывать тот факт, что выполненное по рекомендациям данной инструкции под- ключение соединительного кабеля (см. ниже) является, по сути, прямым подключением. Т.е. сиг- нал, поступивший на контакт разъёма устройства, расположенного на одном конце кабельного сегмента, поступает на одноимённый контакт разъёма устройства на другом конце кабеля.
Подключение соединительного кабеля
Соединительный кабель подключается к терминальным блокам типа LSA, расположенным на тыльной стороне корпуса устройства. Там же расположена полка с отверстиями, предназначен- ная для крепления кабелей и кабельного "косоплёта".

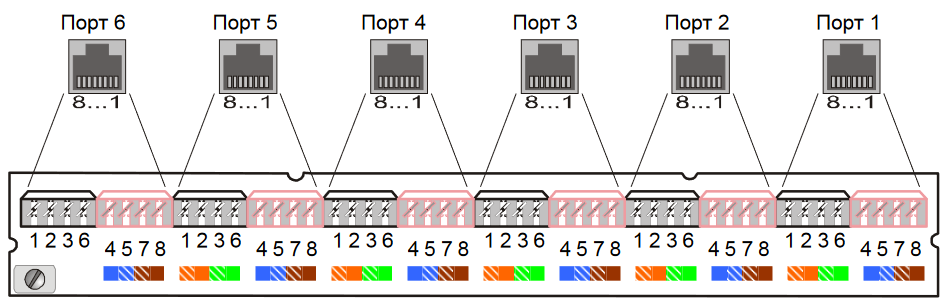

Соответствие контактов розеток RJ45 на лицевой панели и терминальных блоков на тыль- ной стороне устройства показано на рисунке.
При монтаже многопарного (25 пар) кабеля для однозначности подключения на обоих кон- цах кабеля используйте цветную этикетку, расположенную рядом с терминальными блоками. На этой же этикетке имеется цветовая маркировка для подключения 4-х парных кабелей (при развод- ке каждого порта отдельным кабелем). Схема подключения TIA/IEA 568B.
Вид на модуль защиты сзади

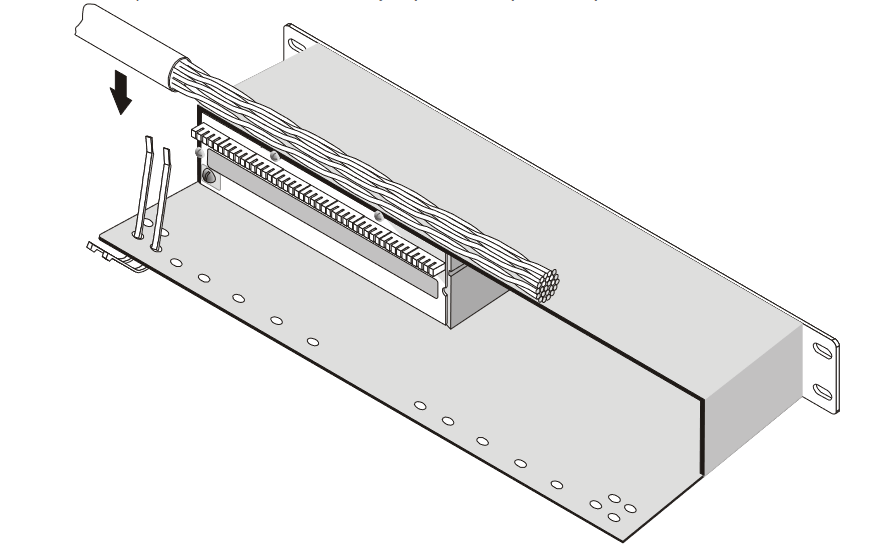

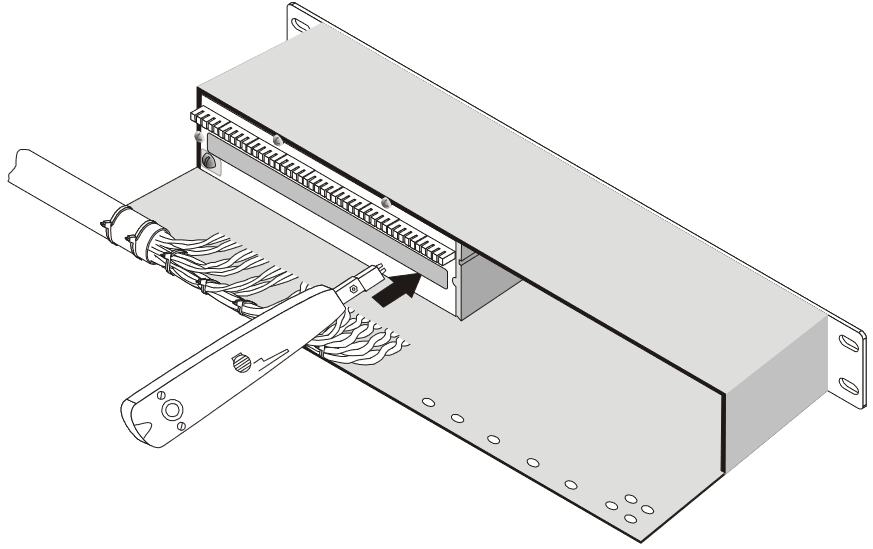

Порядок выполнения монтажных работ
- Закрепите устройство на монтажной раме.
- Разделайте кабель на необходимую длину. Закрепите неразделанную часть кабеля при помощи кабельных стяжек в двух крайних парах отверстий.
- Разберите кабельные пары по портам в соответствии с цветной этикеткой на печатной плате. Сформируйте "кабельный косоплет" и закрепите его при помощи кабельных стяжек.
- Заведите кабельные жилы в пазы ножевых контактов в соответствии с цветной этикеткой на печатной плате. Заделайте кабельные жилы при помощи специального инструмента, предна- значенного для работы с ножевыми контактами типа LSA. Рекомендации по применению Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Применение газонапол- ненного разрядника в схеме подключения данного устройства к заземлению обеспечивает отсут- ствие уравнивающих токов в кабельных системах, неохваченных системой уравнивания потенциа- лов. Это позволяет применить устройство на обоих концах защищаемого кабельного сегмента. Размещение устройств на обоих концах кабеля обеспечивает максимально высокую стойкость системы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещенных на большой высоте (10 метров и более).
Рекомендации по применению
Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Применение газонапол- ненного разрядника в схеме подключения данного устройства к заземлению обеспечивает отсут- ствие уравнивающих токов в кабельных системах, неохваченных системой уравнивания потенциа- лов. Это позволяет применить устройство на обоих концах защищаемого кабельного сегмента. Размещение устройств на обоих концах кабеля обеспечивает максимально высокую стойкость системы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещенных на большой высоте (10 метров и более).

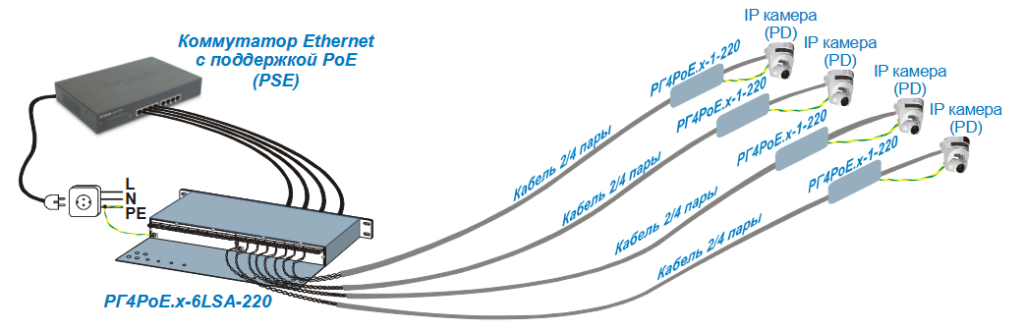

Пример системы защиты оборудования на малопарных (2/4 пары) кабельных сегментах.

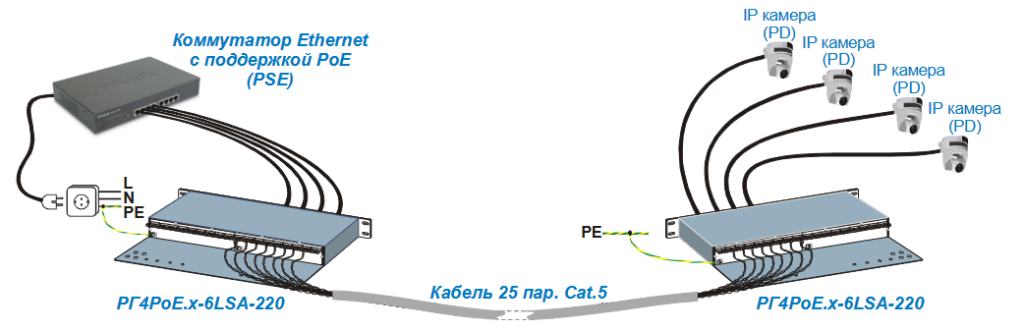

Пример системы защиты оборудования на многопарном (25 пар) кабельном сегменте.
| Область применения |
Ethernet 10/100/1000Base-TX +PoE |
| Количество портов | 6 |
| Подключение кабеля | LSA терминальный блок |
| Подключение оборудования | Розетка RJ-45 |
| Защищаемые проводники (розетка RJ-45) | 1,2,3,4,5,6,7,8 |
| Возвратные потери на частоте: | |
| 10 МГц | < 30 дБ |
| 50 МГц | < 20 дБ |
| 90 МГц | < 15 дБ |
| Переходное затухание между каналами на частоте 90 МГц | > |
| Область применения |
Ethernet 10/100/1000Base-TX +PoE |
| Количество портов | 6 |
| Подключение кабеля | LSA терминальный блок |
| Подключение оборудования | Розетка RJ-45 |
| Защищаемые проводники (розетка RJ-45) | 1,2,3,4,5,6,7,8 |
| Возвратные потери на частоте: | |
| 10 МГц | < 30 дБ |
| 50 МГц | < 20 дБ |
| 90 МГц | < 15 дБ |
| Переходное затухание между каналами на частоте 90 МГц | > 30 дБ |
| Уровень ограничения дифференциального напряжения | < ±2,5 В |
| Время срабатывания дифференциальной защиты | < 10 нС |
| Максимально допустимое напряжение питания РоЕ | < 64 В |
| Максимально допустимое статическое напряжение в кабеле относительно "ЗЕМЛИ" | 250 В (AC) 320 В (DC) |
| Максимальный отводимый импульсный ток на 1 порт (импульс 8/20 мкС.) | < 10 КА |
| Уровень ограничения синфазного напряжения (импульс 8/20 мкС) | < ±850 В |
| Ток в цепях питания Power Over Ethernet | < 1,2 А |
| Размеры модуля, ШхГхВ | 217 х 103 х 34 мм |
| Вес модуля | 110 гр. |
