Диапазон 60 ГГц и серия Wireless Wire

Особенности технологии Wireless Wire от MikroTik

Wireless Wire представляет из себя фирменную реализацию MikroTik цифровой радиосвязи в диапазоне 60 ГГц. Этот диапазон предусмотрен стандартом IEEE 802.11ad, который призван служить альтернативой проводному Ethernet по витой паре с пропускной способностью в 1 Гбит/с, а также оптоволоконной связи на дистанциях, превышающих ограничение в 100 м для витой пары.

Для обозначения этого стандарта используется много синонимов, образованных от его свойств: directional multi-gigabit (DMG) — направленный многогигабитный, Multiple Gigabit Wireless System (MGWS) — многогибитная беспроводная система, WiGig. В России диапазон 60 ГГц был сертифицирован для пользователей в 2016 г. и захватывает частоты от 57 до 66 ГГц с каналами 1—4, что в точности соответствует стандарту ЕС и многих других стран.

Изделия Wireless Wire от MikroTik обеспечивают агрегированную пропускную способность до 2 Гбит/с при дальности соединения до двух километров и более.

По сравнению со связью по кабелю, Wireless Wire даёт гораздо более низкую стоимость развёртывания сети. Wireless Wire не требует прокладки медного или оптоволоконного кабеля. Линия не деградирует, со временем, и не требует охраны. Некоторые устройства MikroTik Wireless Wire могут вещать в широком секторе на группу абонентских устройств. Такая топология исключает необходимость прокладки кабеля к каждому абоненту, сокращая расходы на развёртывание целой кабельной сети. Этот эффект особенно заметен при организации врéменных сетей или при срочном развёртывании или свёртывании сети.

Диапазон 60 ГГц не перегружен пользовательскими устройствами WiFi и он не содержит исключений для зарезервированных каналов, что даёт ему преимущество при организации сети в мегаполисе по радиосвязи. По сравнению с устройствами сравнимой энергоёмкости в диапазонах 2,4/5/6 ГГц, Wireless Wire обеспечивает более высокую дальность соединения, а по пропускной способности, может соперничать с самыми передовыми стандартами WiFi.

IEEE 802.11ad обладает средней устойчивостью к физической загрязнённости линии. Приёмо-передающие устройства должны находиться в прямой видимости, а осадки не должны быть интенсивными. MikroTik предусмотрел риски обрыва связи при неблагоприятных погодных условиях. Ряд его продуктов в автоматическом режиме осуществляет резервирование связи в диапазоне 5 ГГц в тех ситуациях, когда диапазон 60 ГГц не обеспечивает должное качество связи из-за дождя или снега.

Некоторые устройства линейки Wireless Wire от MikroTik допускают размещение внутри помещений за прозрачными стеклопакетами.

Поскольку радиомодули на 60 ГГц в смартфонах и ноутбуках пока не встречаются, для доставки сети до конечных клиентов необходимо использовать точки доступа. Или клиент должен быть стационарным.

MikroTik устанавливает во все 60-гигагерцовые устройства мощные многоядерные процессоры, т. к. стандарт создаёт высокую вычислительную нагрузку. Все устройства Wireless Wire поддерживают аппаратное шифрование.

В линейке Wireless Wire есть комплекты из двух предварительно спаренных устройств. Установка дальнего шифрованного радиомоста с таким комплектом не сложнее, чем включение в розетку. Кроме того, есть устройство с секторной антенной, позволяющей работать в роли базовой станции с вещанием на группу рассредоточенных абонентов.

Все Wireless Wire выполнены внутри корпуса с мощной защитой от неблагоприятных погодных условий и могут устанавливаться на улице. Некоторые устройства также подходят для размещения внутри помещений, в том числе жилых.

Все Wireless Wire соединяются с Ethernet-сетью одним гигабитным портом и поддерживают питание по PoE. У устройств в корпусе wAP дополнительно имеется порт питания постоянным током и блоки питания из переменной сети в комплекте.

Основные характеристики устройств Wireless Wire

*В этих лотах содержатся два предварительно настроенных для работы друг с другом на разных концах линии устройства.
**Дополнительный радиомодуль в диапазоне 5 ГГц для автоматического включения в случае интенсивных осадков, когда диапазон 60 ГГц становится нестабильным.

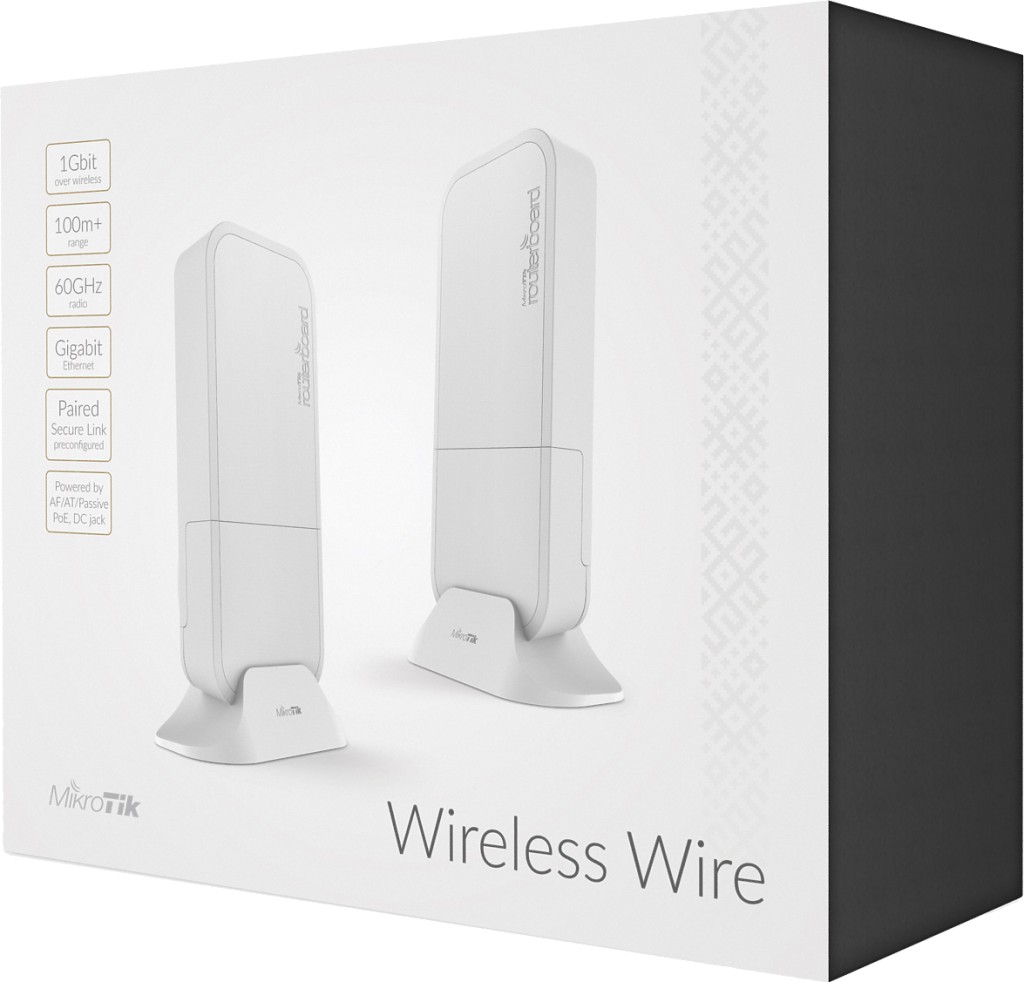

Wireless Wire

Серию Wireless Wire открывает изделие с таким же названием. В коробке вы найдёте два wAP60G, предварительно сопряжённых друг с другом.

Чтобы связь заработала, достаточно включить устройства в розетку. В комплекте есть адаптер для сети переменного тока. Также в комплекте есть всё необходимое для монтажа на стену или мачту и настольные стойки.

Эти устройства не только для улицы. При наличии прямой видимости, их можно разместить внутри квартиры за прозрачным окном. Wireless Wire выполнены в привычном форм-факторе wAP — никто и не заметит разницы.

Поскольку антенна излучает в достаточно широком секторе, точное позиционирование устройств не требуется.

Связь работает в пределах городского квартала.

Применение. Замена кабельных междомовых соединений беспроводными. Подключение домов к Интернету в условиях, когда проброс воздушного кабеля между домами запрещён или нецелесообразен. Можно создать гигабитное соединение с соседом, проживающим на другом конце двора — не требуется доступ на чердак или какие-либо разрешения.

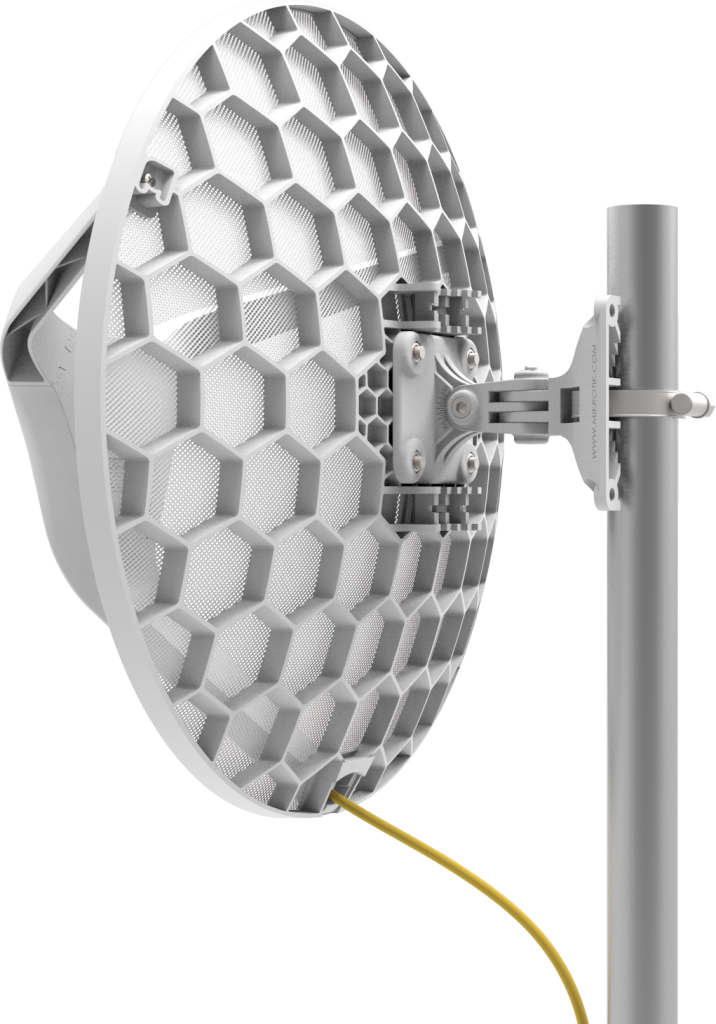

LHG 60G

Устройство, формально, не принадлежит линейке Wireless Wire, но является частью пары Wireless Wire Dish, а также может работать в роли абонентского устройства при подключении к базовой станции wAP 60G AP или wAP 60Gx3 AP. К одной базовой станции можно подключить до восьми таких «тарелок».

LHG 60G выполнено в едином модуле, напоминающем телевизионную антенну, и не вызывает излишнего интереса.

Применение. CPE при подключении к базовой станции диапазона 60 ГГц в перегруженной WiFi городской застройке.

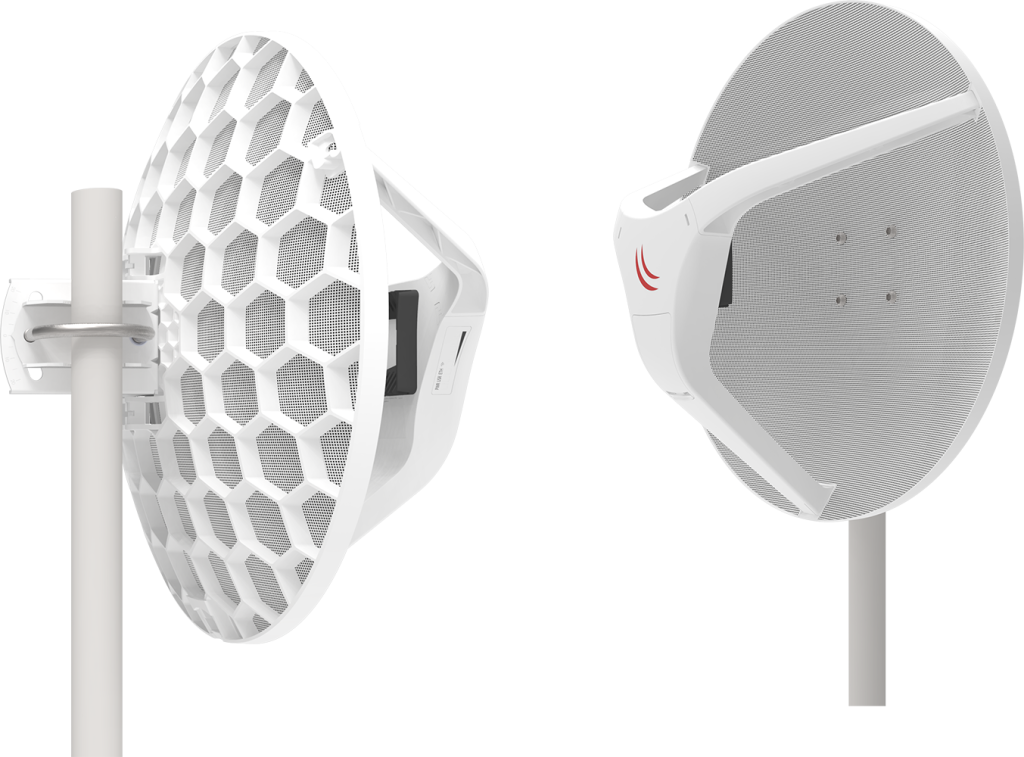

Wireless Wire Dish

Двухгигабитный радиомост до полутора километров с тарельчатыми антеннами из двух предварительно сопряжённых LHG 60G для ещё бóльших скоростей и дальностей в диапазоне 60 ГГц.

Применение. Беспроводная магистральная линия в плотной и перегруженной WiFi городской застройке в условиях, когда кабельное соединение невозможно или нецелесообразно. Рекомендуется для засушливого климата без частых обильных осадков.

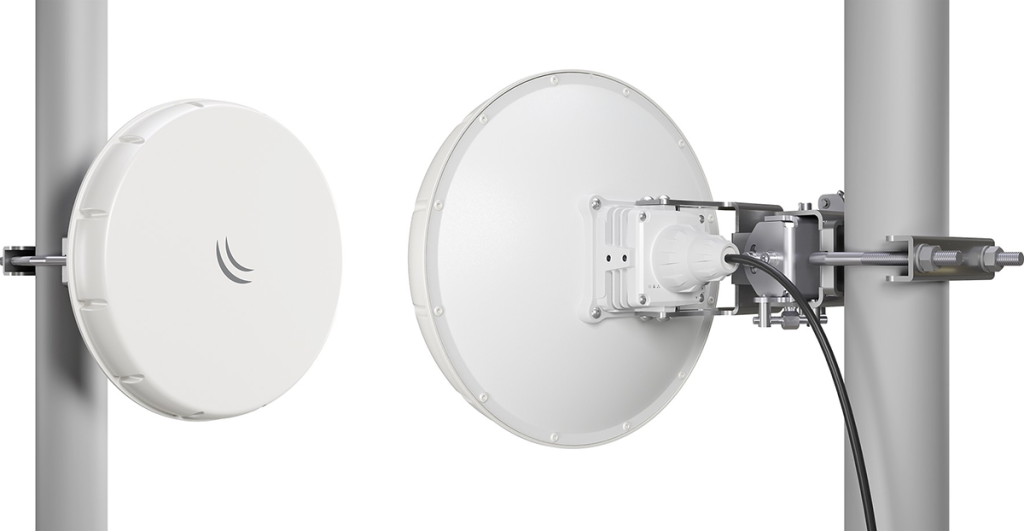

Wireless Wire nRAY

Улучшенная версия двухгигабитного радиомоста до полутора километров в диапазоне 60 ГГц в более компактном и прочном корпусе. Антенны также улучшены. Обтекаемый форм-фактор более устойчив к зарядам снега, которые могут забить антенну с более крупным тарельчатым ячеистым отражателем.

В комплекте есть металлические крепёжные кронштейны с механизмом точной юстировки и диоптрический прицел. Дополнительно можно приобрести адаптер nRayAIM-DH1 с планкой Пикатинни для установки оптического прицела и ещё более точной и удобной юстировки.

Wireless Wire nRAY может работать на абонентской стороне с 60-гигагерцовыми базовыми станциями. С базовой станцией wAP 60Gx3 AP можно разместить до восьми интегрированных антенн nRAY в секторе 180° и на расстоянии до 800 м.

Применение. Беспроводная магистральная линия для городских микрорайоннов в плотной и перегруженной WiFi застройке снежных и ветреных климатических зон. Полностью готовая единица абонентского оборудования «всё-в-одном» для провайдеров Интернета в диапазоне 60 ГГц.

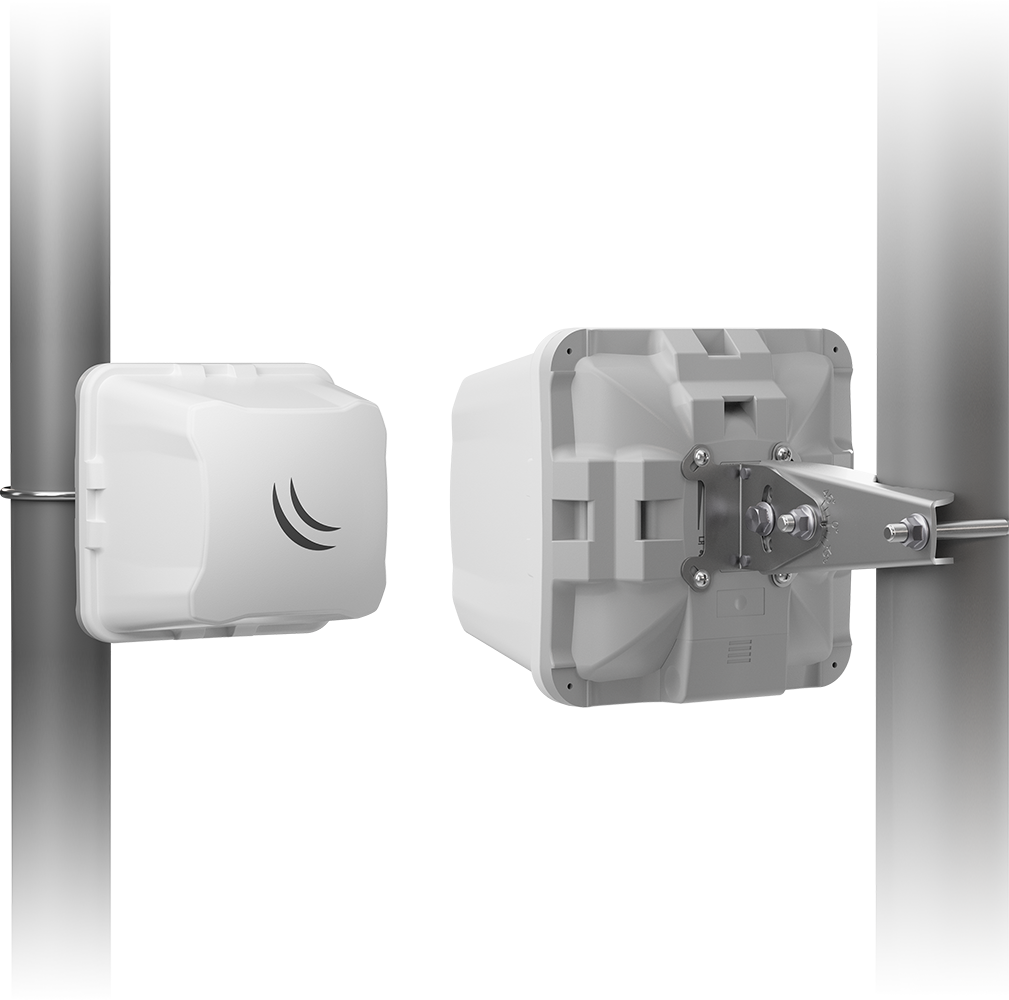

Wireless Wire Cube

MikroTik подошёл к проблеме погодозависимости диапазона 60 ГГц радикально и добавил в радиомост резервный диапазон 5 ГГц. Дополнительные радиомодули включаются автоматически при ухудшении стабильности связи в основном диапазоне, никаких специальных настроек не требуется. Обеспечивается надёжность и безразрывность соединения при любых погодных условиях ценой падения пропускной способности в резервном диапазоне до 433 Мбит/с.

Корпуса Wireless Wire Cube ещё более мелкие и неприметные, что благоприятно влияет на судьбу устройств, установленных в районах с высокой угрозой вандализма.

Применение. Межквартальная беспроводная связь в условиях высокой загруженности WiFi-сетей и частых и обильных осадков. Установка связи в местах, где высока вероятность намеренного повреждения кабельных укладок и узловых устройств: парки, кампусы, дворы, стоянки.

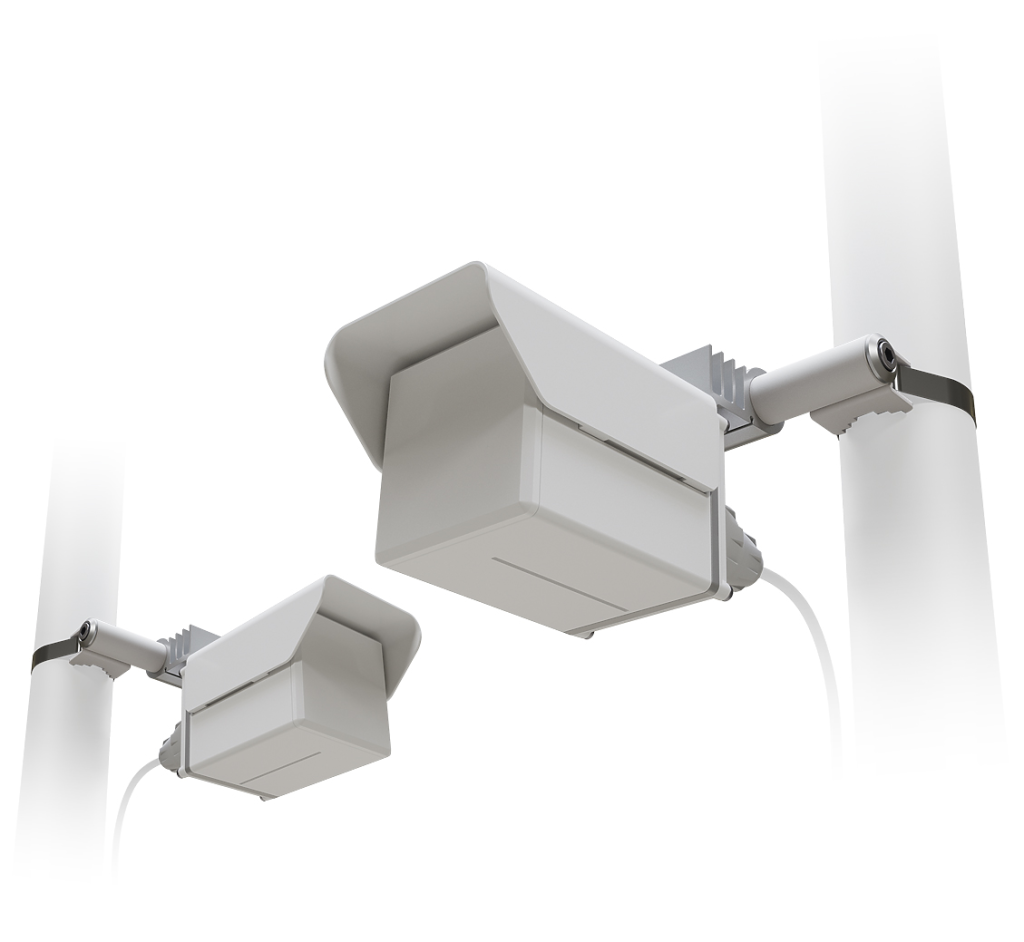

Wireless Wire Cube Pro

В новую версия «кубика» MikroTik добавил стандарт 802.11ay. Это новейшее расширение стандарта IEEE 802.11ad для диапазона 60 ГГц с поддержкой MIMO и восьми пространственных лучей, с дополнительным пятым каналом, с более высокой пропускной способностью и дальностью соединения.

Практические тесты показывают дальность радиомоста до 2,4 км.

Как и в предыдущей версии, тут есть резервный «штормовой» радиомодуль на 5 ГГц.

Также в Wireless Wire Cube Pro — прочное металлическое основание с радиатором охлаждения и ещё более антивандальный корпус.

Стандарт 802.11ay обратно совместим с 802.11ad, поэтому каждая интегрированная антенна может работать в роли CPE со старыми базовыми станциями на дистанциях до километра.

Применение. Мультигагабитное соединение между городскими районами или на разных концах небольшого населённого пункта при совместном воздействии ряда неблагоприятных факторов:

• невозможность использования кабельного соединения;
• высокая загруженность беспроводных сетей;
• частые и обильные осадки;
• высокая вандальная угроза.

Соединение филиалов или складов с головным офисом в пределах города. Абонентское устройство.

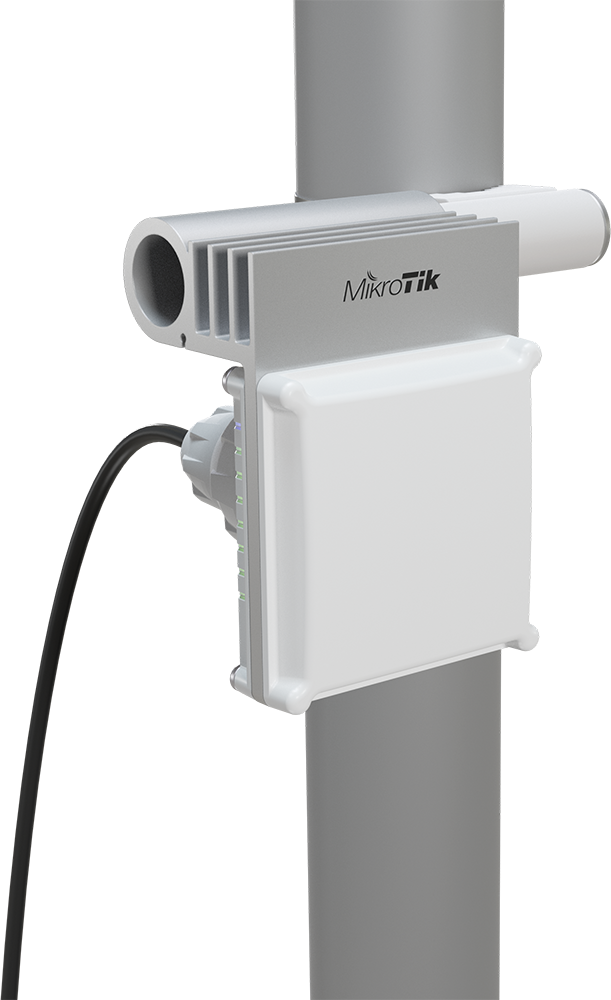

CubeSA 60Pro ac

Также в стандарте 802.11ay выпущена базовая станция с секторной антенной. Хотя, она не является частью серии Wireless Wire, без неё нельзя представить экосистему MikroTik в диапазоне 60 ГГц. CubeSA 60Pro ac может подключать до 8 абонентов на расстоянии до 600 м. С некоторыми направленными абонентами, такими как nRAY, дистанция может достигать 800 м.

С мультигигабитной скоростью соединения CubeSA 60Pro ac может полностью заменить кабельную сеть, исключая затраты времени и денег на её развёртывание и свёртывание. Это делает CubeSA 60Pro ac особенно полезной при врéменной прокладке сети до стационарных клиентов на мероприятиях на открытом воздухе, на концертах, фестивалях, рынках выходного дня или строительных площадках.

Нечувствительность к загруженности WiFi, антивандальный корпус и резервный «штормовой» диапазон 5 ГГц также здесь присутствуют.

Применение. Быстровозводимая гигабитная сеть для мероприятий на открытом воздухе, стройки, пунктов вакцинации, фестивалей.
