Беспроводные устройства MikroTik wAP

Функциональный спектр MikroTik wAP

В линейке MikroTik wAP (w — weatherproof — погодозащищённая точка доступа) выпускаются беспроводные устройства, выполненные в корпусе, защищающем от воздействия неблагоприятных погодных факторов, и позволяющим размещать точки доступа на улице без дополнительных защитных оболочек. Корпуса всех устройств однотипные и представляют из себя плоскую прямоугольную коробку из высокопрочного пластика размером со школьный пенал, в верхней части которого размещена системная плата RouterBOARD, а в нижней части под герметичной крышкой расположены физические интерфейсы.

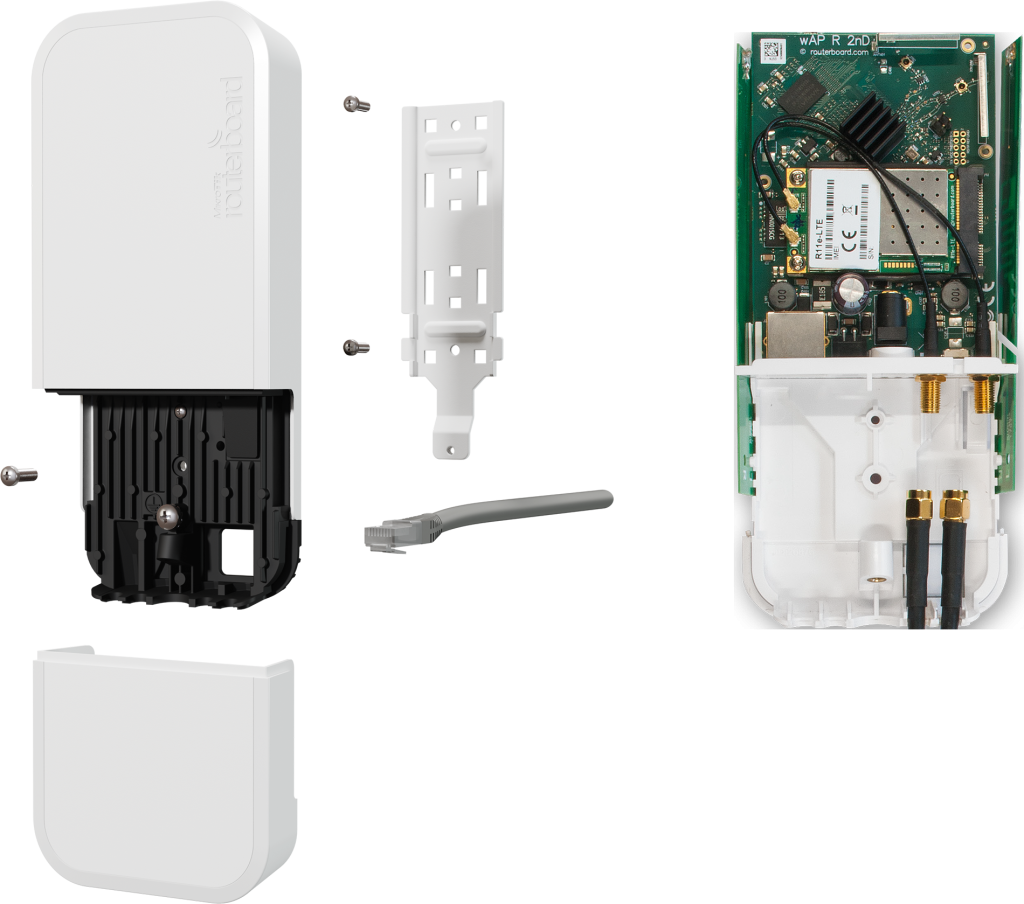

Все устройства могут монтироваться на плоскую вертикальную поверхность или на мачту. Вандалостойкость обеспечена скрытым вводом кабеля, болтом-секреткой для крышки интерфейсов и не привлекающим внимания дизайном.

Производитель заявляет, что корпус был протестирован в натурных условиях разных климатических зон во всех частях света. Широкая востребованность этой механической конструкции заставляет поверить в сказанное.

Влагозащита и температурный диапазон от −40°C до +70°С позволяет найти этим устройствам применение не только на улице, но и в таких помещениях, как промышленные холодильники, бассейны, бани и сауны, подземные криохранилища, производственные цеха с особым температурным режимом и высокой запылённостью.

Все устройства за исключение моделей LoRa содержат всё необходимое для полноценной работы железо внутри своего корпуса, что делает развёртывание беспроводной сети очень быстрым и лёгким.

MikroTik wAP могут устанавливаться внутри помещений на комплектную стойку. Также для них выпускаются кронштейны с юстировкой в разных плоскостях и с клипсой для быстрого монтажа/демонтажа.

Все антенны для WiFi, диапазона 60 ГГц и LTE встроенные. Каждый радиомодуль WiFi соединён со сдвоенными антенными группами, работающими по схеме 2×2 MIMO.

На все wAP можно подавать питание по PoE. Но ни одна из них не может сама запитывать подключённое устройство по PoE. У всей линейки есть один или два дополнительных ввода питания.

Все точки доступа белые. Для некоторых имеется модификация в чёрном корпусе с суффиксом «BE» (Black Edition).

Микропрограммная часть представлена встроенной операционной системой RouterOS с лицензией уровня 4, которая позволяет конфигурировать устройство в роли точки доступа. Есть одно исключение, на которое будет указано ниже.

Универсальность формата RouterBOARD подразумевает чрезвычайно широкое разнообразие радиомодулей, использующихся в линейке MikroTik wAP. Есть точки доступа в стандартах от WiFi4 до WiFi6 в одном и в двух диапазонах. Есть точки доступа с модемами LTE разных категорий или с возможностью расширения таким модемом: на системной плате может быть свободный разъём miniPCI-e.

Несколько моделей с суффиксом «LR» отвечают за реализацию беспроводной связи по LoRa — специального энергоэффективного протокола дальнего действия для Интернета вещей и Индустрии вещей. На интерфейсную панель этих моделей выведен SMA-разъём для подключения внешней антенны LoRa.

Отдельную группу представляют беспроводные устройства с суффиксом «60G», использующие частотный диапазон 60 ГГц. Такие wAP могут использоваться попарно для создания магистральной линии, а также в роли абонентского устройства или базовой станции для таких абонентских устройств. Диапазон служит беспроводной альтернативой оптоволоконному соединению, обеспечивая близкие параметры по дальности и пропускной способности.

Модели и ключевые характеристики

*Через косую приводятся данные для разных диапазонов.

WiFi общего назначения

В этой рубрике собраны точки доступа, в стандартной поставке оснащённые только одним или двумя модулями WiFi.

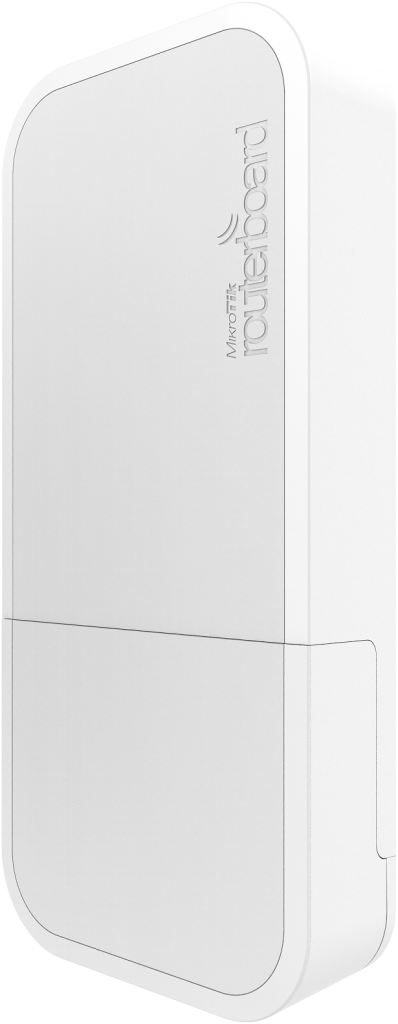

wAP

Самая простая точка доступа в серии с одним диапазоном WiFi и одним портом Fast Ethernet. Это единственное устройство в серии, которое имеет защиту IP20, т. е. оно не защищено от дождя. Однако точка доступа может работать при морозах до −40°C. Такой корпус позволяет размещать её под навесами на улице или в неотапливаемых помещениях.

В комплекте нет стойки для установки на стол, но весь крепёж для монтажа не стену или на потолок присутствует.

Применение. Покрытие WiFi ближнего радиуса действия в зонах с малым количеством абонентов и без конкурирующих сетей: веранда, сад (под укрытием), холодный гараж, дача, в которой зимой никто не живёт, но требуется WiFi для камер видеонаблюдения.

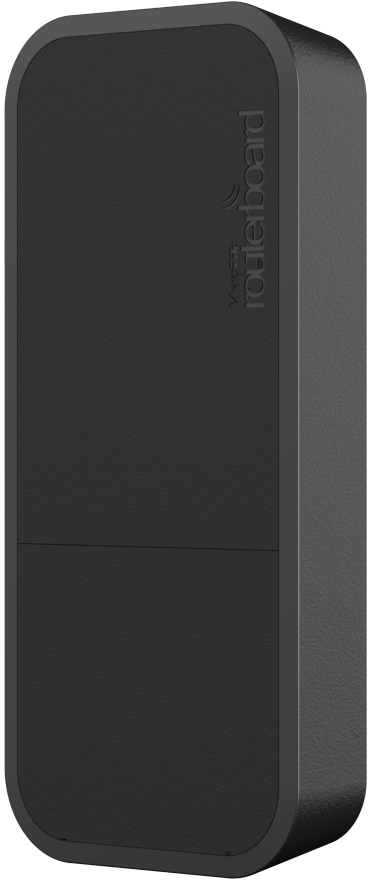

wAP BE

Чёрная версия точки доступа wAP. Приведена отдельным пунктом, т. к. есть небольшое отличие в аппаратной начинке: вместо SoC QCA9533 используется QCA9531.

Применение такое же, как у wAP, но вы не перестали любить чёрный, даже когда он вышел из моды.

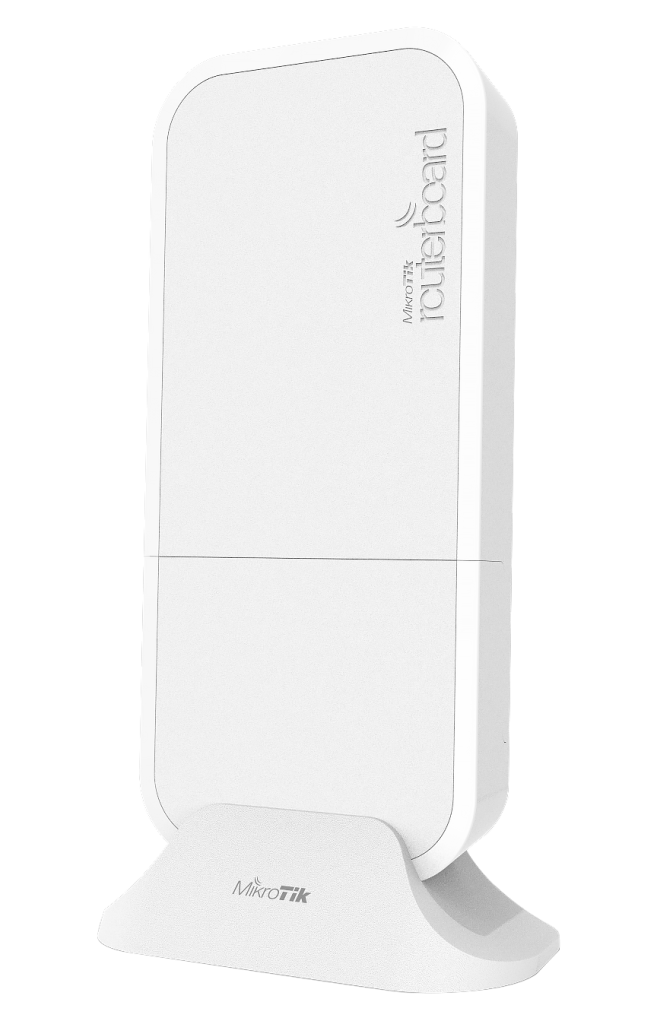

wAP R

Здесь появился свободный слот miniPCI-e. Кроме того, есть встроенные LTE-антенны, а на интерфейсную панель выведен слот miniSIM. Вы можете использовать wAP R как обычную точку доступа стандарта WiFi4, а в случае необходимости, расширить её функционал LTE-модемом. Подходит модем R11e-LTE.

На интерфейсной панели есть заглушённые отверстия для двух разъёмов SMA под внешнюю LTE-антенну. Для подключения внешней антенны понадобятся переходники с пигтейла на SMA ACSMAUFL, кабели SMA—SMA и, собственно, сама LTE-антенна, подходящая для наружного применения, например, mANT LTE 5o.

Другая особенность этой модели — наличие кроме PoE и разъёма постоянного тока третьего ввода питания через 4-пиновую колодку для подключения к бортовой сети транспортного средства.

Начиная с этой модели и далее, корпуса точек доступа с WiFi сертифицированы на уровне IP54, что означает защиту от пыли и от водяных брызг, летящих с любого направления. Такой корпус позволяет размещать устройство прямо под открытым небом.

Применение. Небольшие сети в городской застройке, в которых может потребоваться резервирование Интернета по сотовой связи. Раздача Интернета в транспортных средствах — легковых автомобилях и общественном транспорте.

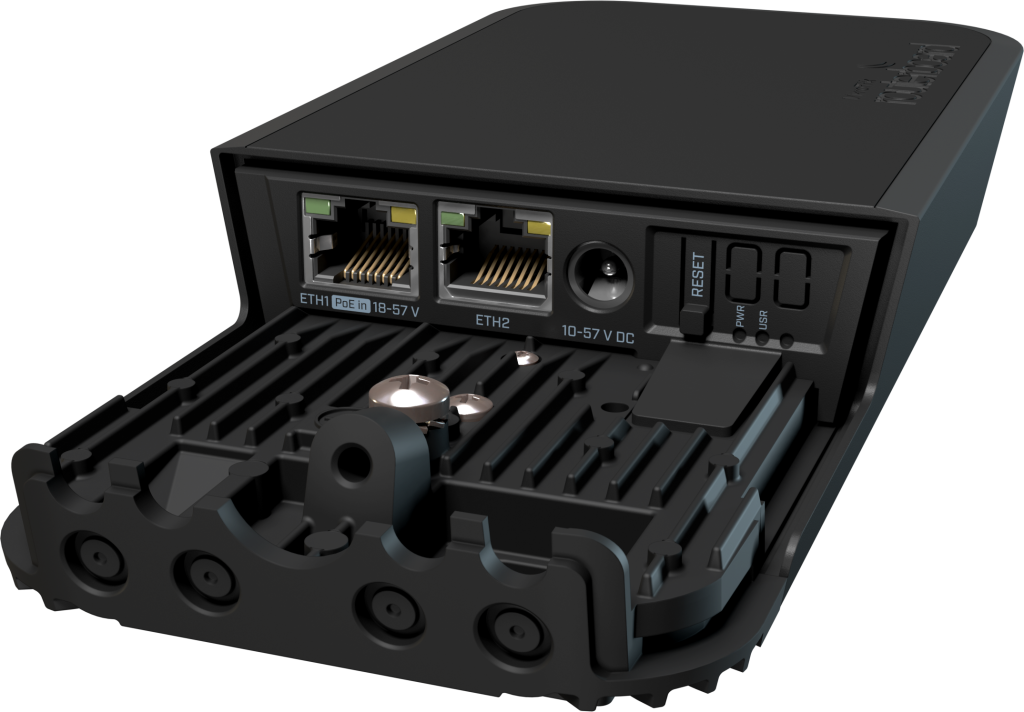

wAP ac

Точка доступа с одновременным вещанием в двух диапазонах. Большее усиление, два гигабитных порта и мощная вычислительная начинка также способствуют подключению большего числа абонентов в более загруженных местах. Поддерживается аппаратное шифрование со скоростью более 400 Мбит/с.

Есть белая и чёрная версии.

Применение. Спортивные площадки, маленькие дворики, стоянки.

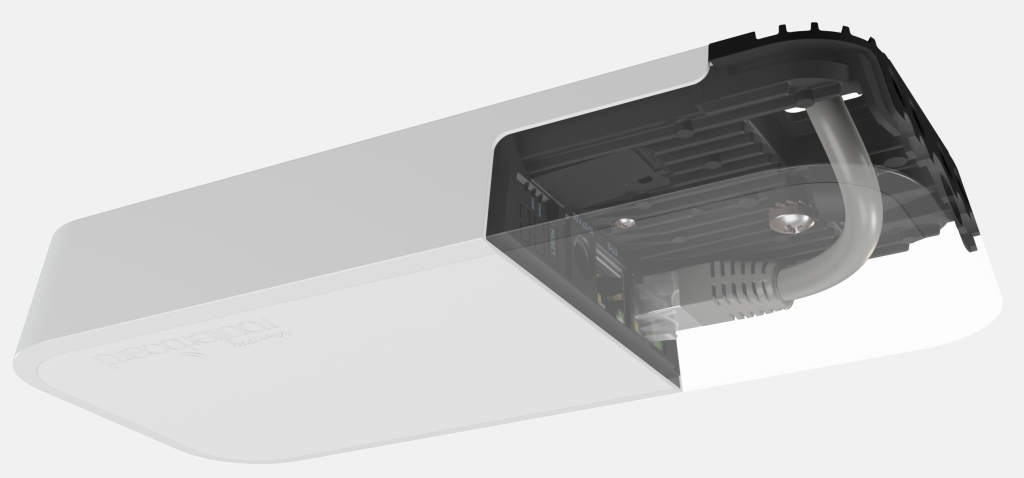

wAP ax

Самое мощное WiFi-устройство в серии. Единственная точка доступа в данном обзоре с WiFi6 и скоростным стандартом AX3000 (суммарная пропускная способность — почти 3 Гбит/с). Встроенные антенны достигают усиления в 7 дБи, которое ожидаешь увидеть в направленной внешней антенне.

Не подкачала и вычислительная часть с процессором на 800 МГц и 256 МБ оперативной памяти.

Есть поддержка самого современного протокола безопасности WPA3.

Всё вместе даёт самую высокую пропускную способность, самые низкие задержки, самое гибкое распределение трафика и самую высокую безопасность в серии.

Применение. Обширная веранда, на которой часто засиживаются гости с современными мобильными устройствами, станция зарядки электромобилей, кинотеатр под открытым небом, медийные мероприятия, конференции на открытом воздухе.

WiFi с модемом LTE

В этой группе собраны точки доступа с сотовым модемом в стандартной поставке.

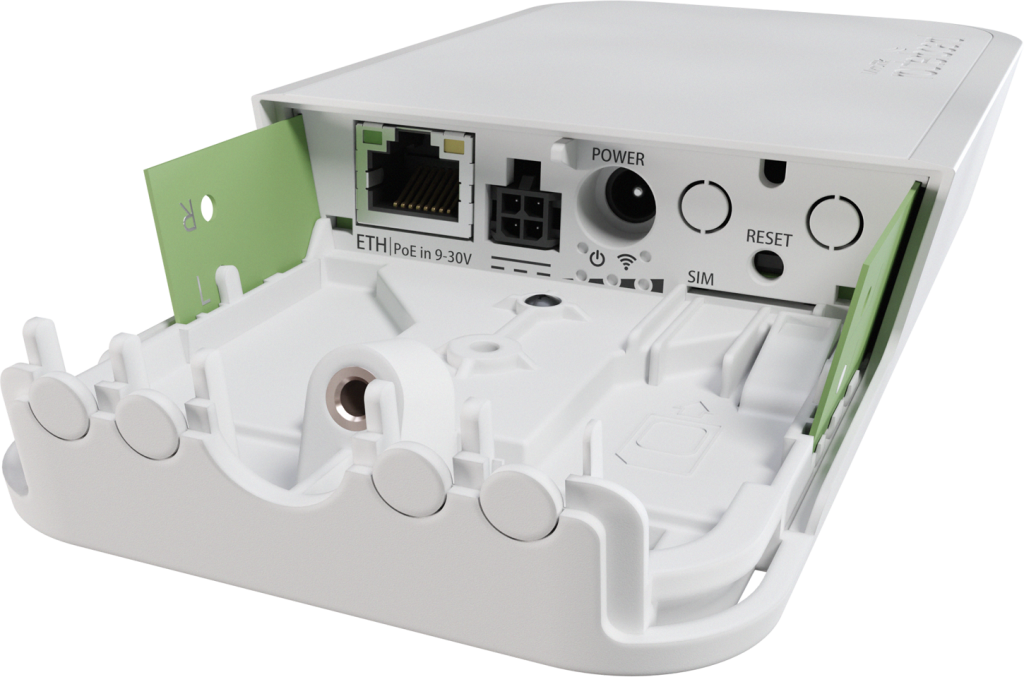

wAP LTE kit (2024)

Базовая точка доступа, в стандартной поставке которой уже имеется сотовый модем.

LTE позволяет получить быстрый Интернет даже там, где полностью исключено кабельное подключение к Сети. Заводская установка модема порадует более точным монтажом и защитным компаундом в местах подключения антенн.

Новый релиз добавляет две изюминки: поддержка популярного LTE-диапазона B28 и очень привлекательная цена для устройства, которое сочетает WiFi с LTE и погодзащищённым исполнением.

Как на wAP R, имеется 4-пиновая колодка для ввода питания из бортовой сети автомобиля.

Применение. Небольшие локации под открытым небом на не очень сильном удалении от базовой станции сотовой связи, но в отсутствие проводного Интернета или при его нестабильности. Например, строительная площадка в городской застройке. Использование в роли мобильной точки доступа на транспорте.

wAP ac LTE kit (2024)

Это точка доступа является, в свою очередь, LTE-реализацией точки доступа wAP ac с WiFi5, двумя гигабитными портами и мощной вычислительной начинкой, поддерживающей аппаратное шифрование и большое количество клиентов.

Применение. Более крупные локации с требовательными к скорости WiFi потребителями.

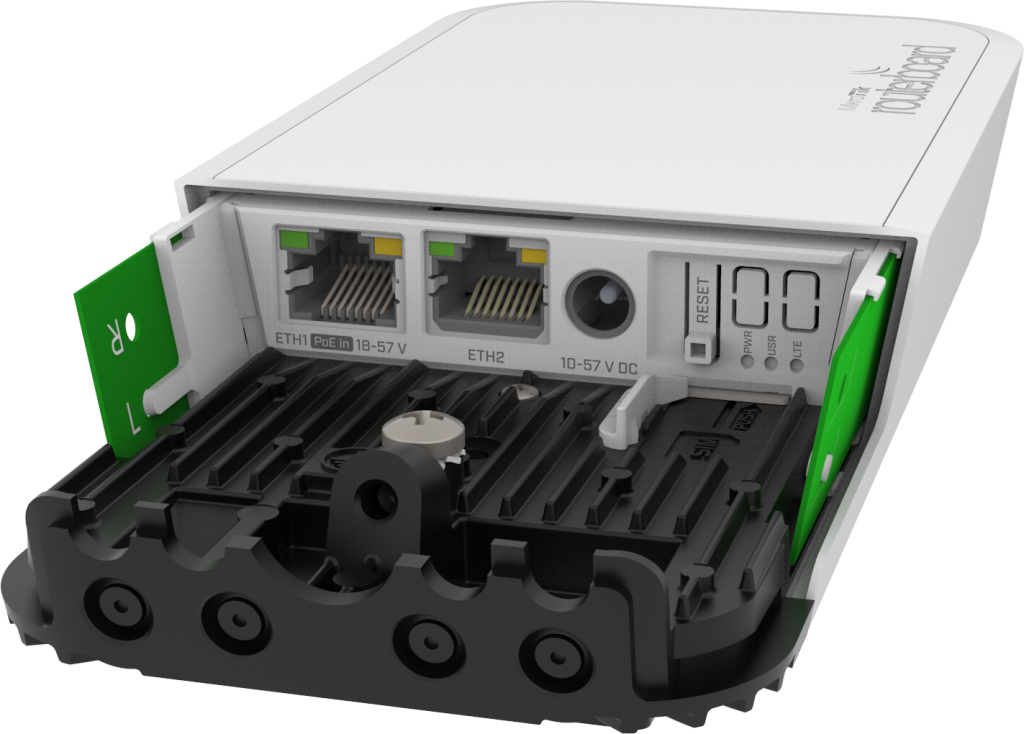

wAP ac LTE6 kit

Что, если вам приходится удаляться от базовых станций сотовой связи или вы не можете снижать требования к скорости Интернета при разрыве проводного подключения? На помощь приходит модем LTE категории 6. Установленный на заводе модем LTE Cat6 поддерживает агрегацию несущих и многополосность, обеспечивая мобильный Интернет с почти проводной скоростью и стабильностью.

В остальном, это привычная точка доступа скоростного стандарта AC1200.

Применение. Локации на дальней границе доступности сотовой связи, не терпящие компромиссов по скорости, коттедж, медийное мероприятие за городом. wAP ac LTE6 kit особенно хорошо проявит себя, если ближайшая башня сотовой связи поддерживает агрегацию несущих частот.

WiFi + LoRa

MikroTik выпускает в линейке wAP точку доступа со встроенным шлюзом LoRa. Данная технология позволяет подключать устройства Интернета вещей. Один шлюз, потенциально, может опрашивать и вещать на тысячи умных устройств в радиусе до 10 км. Краеугольным камнем технологии является энергоэффективность, позволяющая оконечным устройствам пребывать в состоянии активности до нескольких лет без подзарядки.

Шлюзы LoRaWAN могут объединяться в централизованные сети, создавая безопасные хабы контроля и наблюдения, покрывающими большие территории. На MikroTik wAP LR kit предустановлен программный ретранслятор пакетов на любой частный или публичный сервер LoRa.

На интерфейсной панели wAP LR kit имеется слот SIM, позволяющий быстро превратить шлюз LoRa в точку доступа с резервированием WAN по LTE.

LoRa является проектом с открытым исходным кодом, в котором трудятся тысячи энтузиастов, создавая востребованные приложения. Открытость проекта и разнообразие приложений позволят владельцу не изобретать колесо при внедрении Интернета вещей с помощью шлюзов wAP LR kit от MikroTik.

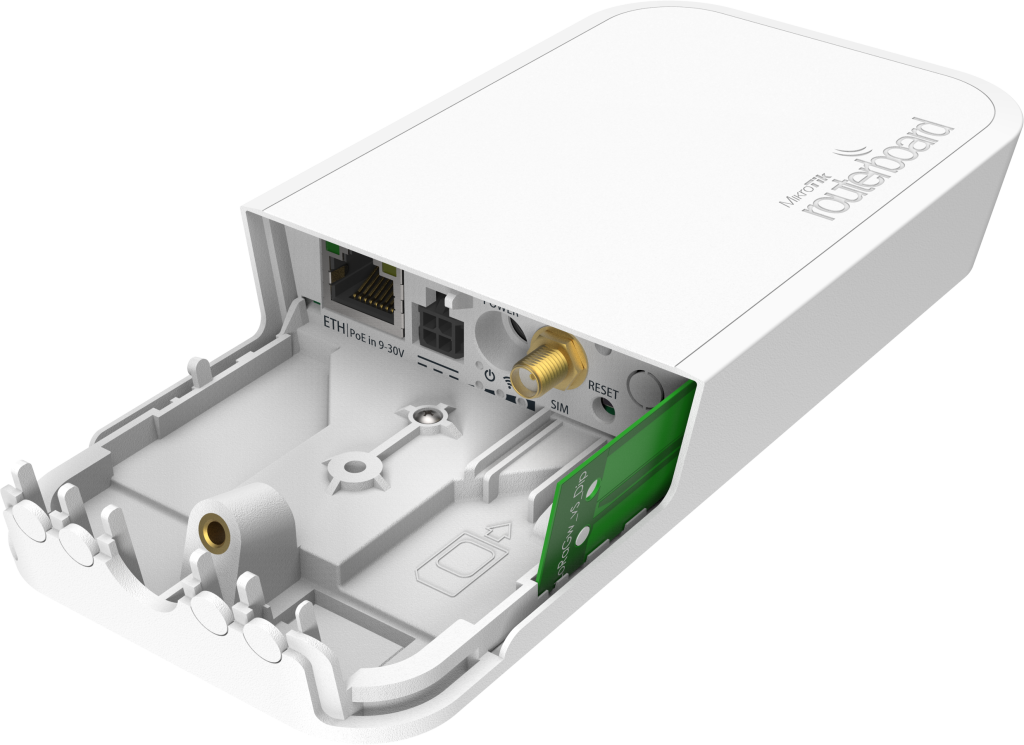

wAP LR8 kit

MikroTik выпускает три модели — LR2, LR8 и LR9, которые отличаются только частотным диапазоном, используемым LoRa. В России используется диапазон 863—870 МГц, реализованный в модели wAP LR8 kit.

Для увеличения радиуса сбора данных рекомендуется устанавливать внешнюю антенну. Для указанного диапазона подходит антенна Antenna kit for LoRa, артикул TOF-0809-7V-S1. На интерфейсной панели точки доступа имеется SMA-разъём для подключения этой антенны.

За исключением шлюза LoRa, модель полностью повторяет wAP R с возможностью использования в качестве точки доступа с резервированием Интернета по сотовой связи. И, как на модели wAP R, имеется 4-пиновая колодка для ввода питания из бортовой сети автомобиля.

Применение. Типичное применение шлюза LoRa — сбор данных с датчиков трекинга домашнего скота, умные системы ирригации, мониторинг уровней жидкости, датчиков импульса и термостатов, умные парковки, домашние устройства учёта коммунальных услуг (умные счётчики воды, газа, электричества), опрос датчиков на борту автомобиля. Защищённое исполнение позволяет устанавливать шлюз в производственных цехах. При монтаже на транспортное средство можно собирать данные с весьма обширной территории.

60 ГГц

На частоте 60 ГГц работают устройства, которые можно использовать по топологии «точка—точка», в роли базовой станции или на клиентской стороне в качестве абонента. Данный частотный диапазон не перегружен сетями WiFi, в результате, стандарт 802.11ad позволяет создавать соединения на расстоянии до 200 м и более с пропускной способностью до 1 Гбит/с, по сути, заменяя собой оптоволоконное соединение в тех случаях, когда проложить кабель не представляется возможным или затруднительно.

Протокол предъявляет высокие требования к вычислительной части, на которые отвечает 4-ядерный ARM-процессор и 256 МБ оперативной памяти

Реализация высокоскоростной связи по воздуху даёт ряд дополнительных преимуществ. Не требуется укладка кабеля между точками на концах линии. Такая связь неуязвима к механическим повреждениям или краже кабеля. Меры по обеспечению безопасности необходимо принимать только в точках установки оборудования, а не вдоль всей линии связи. Сама линия не деградирует, со временем.

wAP 60G, wAP 60G AP

В этой подгруппе выпускается два устройства, отличающихся только уровнем лицензии встроенной операционной системы RouterOS. На wAP 60G установлена лицензия 3, позволяющая использовать её в роли радиомоста или абонентского устройства.

wAP 60G AP с лицензией уровня 4 позволяет использовать её также и в роли точки доступа или базовой станции. Сектор вещания wAP 60G AP составляет 60°, в него можно включить до 8 абонентов, работающих одновременно.

Оба устройства защищены по стандарту IP55 (пыль и струи воды), что позволяет безбоязненно устанавливать их на крышах высотных зданий.

Применение. Установление гигабитной связи на расстояниях до 200 м и более, когда использование оптоволоконного кабеля невозможно, усложнено или нежелательно. Магистральная междомовая связь, абонентские ячейки и клиентское оборудование провайдеров Интернета, соединение филиалов предприятия, разбросанных в пределах городского квартала.

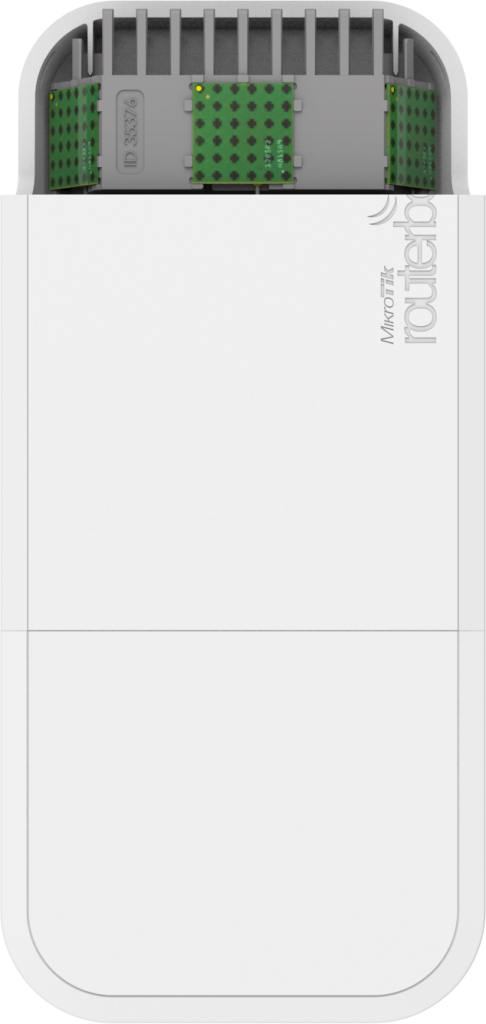

wAP 60Gx3 AP

Модификация wAP 60G AP с фазированным антенным массивом с сектором вещания 180°. Также позволяет подключать до 8 абонентов, но рассредоточенных в более широком секторе.

Применение. Провайдерская базовая станция в диапазоне 60 ГГц, раздающая Интернет в полукруглом секторе.
