Общие вопросы по PPPoE серверу.

Общие вопросы по PPPoE серверу., RouterOS

onlysuraj

Guest

14.01.2014 18:20:00

Привет! У меня глупый вопрос, потому что я не знаю, как это сделать, учитывая, что способов достижения цели куча, но мне это необходимо сделать как можно проще. Вопрос в том, что я настроил PPPoE-сервер для 100 клиентов в здании, создал PPPoE-сервер с usermanager и подключил клиентов по кабелю. Обратите внимание: мне нужен единый центр управления, а не несколько PPPoE-серверов.

Теперь я хочу расширить сеть (из точки A в точку B) для бэкхолла (используется SXT 5hn R2 для p2p) и также хочу реализовать MPLS/VPLS для L2.

Вопрос: MPLS и VPLS будут использоваться на устройствах p2p или это нужно делать на 1100 AH для удаленной области 450G (там потребуется 450G)? Нужно ли делать point to point со свича, и если да, то как настроить MPLS и VPLS? Или если настраивать p2p с 1100AH с третьего порта, то как это будет реализовано?

Мне нужен максимально простой процесс, чтобы было легко устранять неполадки.

Обратите внимание: можно ли использовать маршрутизатор 450G для каждой локации (только для L2-бриджинга)? Подскажите, пожалуйста, в каком направлении двигаться, буду очень благодарен.

Спасибо,
Сурадж

samsung172

Guest

14.01.2014 22:38:00

Почему вы хотите использовать MPLS, а не просто пометить VLAN? Чтобы использовать MPLS, вы не можете использовать маршрутизатор 450. (Все устройства 4xxx имеют небольшой l2mtu). Похоже, что ваша конфигурация довольно проста. Подключите Ethernet к вашему rb 1100, соединяя его с SXT. Создайте WDS к следующему SXT и подключитесь к устройству MikroTik здесь. Создайте мост на 1100 и разместите на нем ваш PPPoe-сервер на интерфейсе моста. Поместите интерфейс, используемый сегодня, в этот мост. Создайте VLAN-интерфейс на интерфейсе, соединяющемся с SXT, и пометьте его соответствующим образом на маршрутизаторе на другом конце. Поместите этот VLAN в мост на 1100. Теперь у вас есть интерфейс на новом маршрутизаторе, где есть l2 до вашего PPPoe. Здесь вы помещаете этот VLAN в интерфейс моста и помещаете интерфейс, к которому подключены CPE, в тот же мост. Теперь PPPoe работает. Следующий шаг – это l2-линки, которые вам нужны. Просто следуйте той же настройке, используя другой мост и другой тег VLAN. MPLS просто усложнит вашу настройку. Вам все равно нужны мосты и т.д. Просто соедините интерфейс VPLS вместо интерфейса, подключенного напрямую. Если вам *действительно* нужен MPLS, это возможно настроить. Создайте интерфейс моста на вашем 1100, назовите его, например, loopback, и присвойте ему IP-адрес. Допустим, 10.0.0.1/32, затем создайте сеть, соединяющую 1100 и маршрутизатор на другом конце к 1100. Допустим, 172.16.1.1/29 на 1100, 172.16.1.2/29 на Sxt1, 172.16.1.3/29 на sxt2 и, наконец, 172.16.1.4 на новом маршрутизаторе (допустим, 2011). Затем создайте мост здесь, также называемый loopback. Присвойте loopback IP-адрес, допустим, 10.0.0.2/32. Теперь включите mpls LDP и укажите IP-адрес loopback в качестве LSR ID и транспортного адреса (10.0.0.1). Установите значение MPLS mtu в интерфейсе MPLS на более высокое значение. Допустим, 1590, чтобы у вас было достаточно места. Сделайте то же самое на другом конце, просто используйте 10.0.0.2 в качестве ID и транспорта. Поместите интерфейс на маршрутизаторе, указывающий друг на друга через sxt, в качестве интерфейса LDP в l2. Теперь включите OSPF между маршрутизаторами. Просто измените идентификатор маршрутизатора OSPF, чтобы ваш IP-адрес loopback был идентификатором маршрутизатора. Добавьте несколько сетей для распространения, допустим, подключенных и статических как тип 1. Сделайте то же самое с обоих концов. Затем добавьте ваши сети в сети (10.0.0.1/32 и 172.16.1.0/29) в r1 и то же самое, но .2 в r2. Затем добавьте интерфейс OSPF. Здесь используется интерфейс, соединяющий маршрутизаторы вместе. Сделайте то же самое с обоих концов. Переключитесь на point to point в качестве типа сети. Используйте MD5, если хотите. Теперь OSPF и MPLS должны работать. Возможно, вам потребуется перезагрузить оба маршрутизатора. Вы можете добавить BGP сейчас. Но вам это не нужно, если вы не хотите vrf’s и таблицы маршрутизации через ваш MPLS. Этого достаточно для запуска интерфейса VPLS. Чтобы это сделать, просто добавьте интерфейс VPLS, укажите IP-адрес loopback другой стороны в качестве удаленного узла и укажите ID VPLS. Чтобы сделать это простым способом, просто укажите IP-адрес loopback одной из сторон (с обеих сторон) и используйте :что-то. Допустим, 10.0.0.2:2 в качестве ID VPLS с обеих сторон. Сделайте то же самое на обоих маршрутизаторах. Теперь у вас должна быть l2 между 2 интерфейсами VPLS. Чтобы использовать это для чего-то, соедините его с интерфейсом, который вы хотите использовать для l2-соединения.

onlysuraj

Guest

16.01.2014 19:29:00

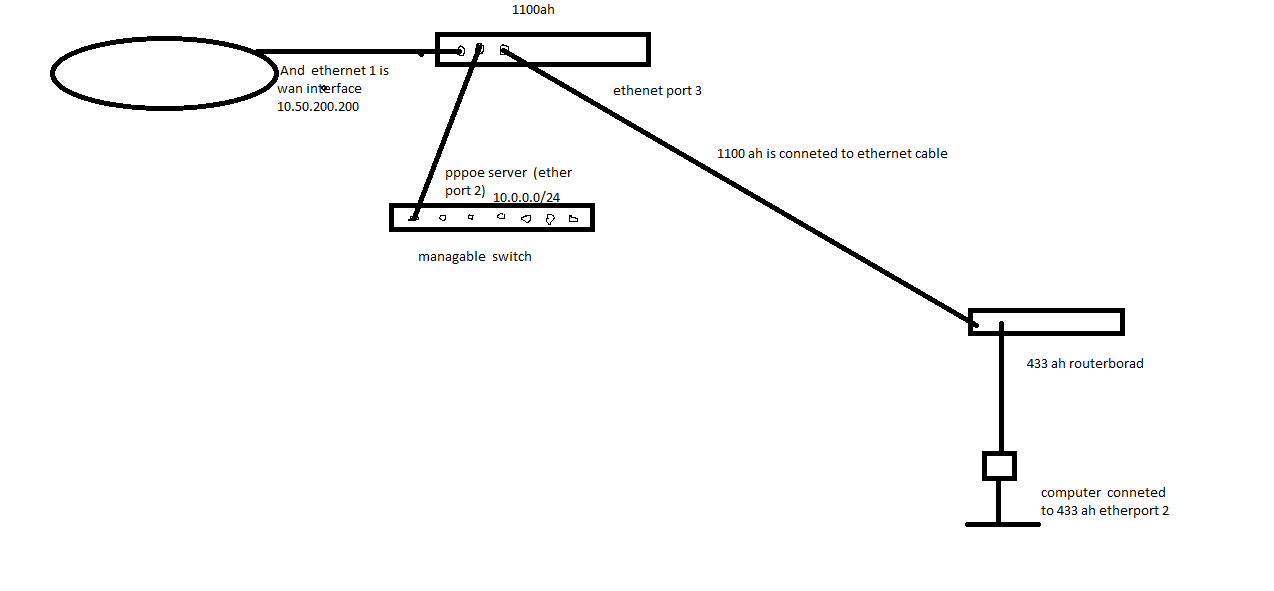

Пытаюсь настроить туннель MPLS/VPLS между роутерами 1100AH (туда установлен user manager) и 433AH, чтобы получить доступ в интернет через этот туннель. Основной концентратор доступа:

[admin@main access concentrator pppoe server] > /ip address print
Flags: X - disabled, I - invalid, D - dynamic
ADDRESS NETWORK INTERFACE
0 ;;; wan ip add connected by static route
10.50.200.200/16 10.50.0.0 ether1
1 10.0.0.1/24 10.0.0.0 ether2
2 1.1.1.1/32 1.1.1.1 loopback
3 172.16.0.10/24 172.16.0.0 ether5
4 D 10.0.0.1/32 10.0.0.254
[admin@main access concentrator pppoe server] > /ip route print
Flags: X - disabled, A - active, D - dynamic, C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme, B - blackhole, U - unreachable, P - prohibit
DST-ADDRESS PREF-SRC GATEWAY DISTANCE
0 A S 0.0.0.0/0 10.50.0.1 1
1 ADC 1.1.1.1/32 1.1.1.1 loopback 0
2 A S 1.1.1.2/32 172.16.0.11 1
3 ADC 10.0.0.0/24 10.0.0.1 ether2 0
4 ADC 10.0.0.254/32 10.0.0.1 0
5 ADC 10.50.0.0/16 10.50.200.200 ether1 0
6 ADC 172.16.0.0/24 172.16.0.10 ether5 0
[admin@main access concentrator pppoe server] > /mpls ldp interface print
Flags: X - disabled, I - invalid
INTERFACE HELLO-INTERVAL HOLD-TIME
0 ether5 5s 15s
[admin@main access concentrator/mpls ldp neighbor print
Flags: X - disabled, D - dynamic, O - operational, T - sending-targeted-hello, V - vpls
TRANSPORT LOCAL-TRANSPORT PEER SEN
0 DOTV 1.1.1.2 1.1.1.1 1.1.1.2:0 yes
[admin@main access concentrator pppoe server] > /mpls local-binding print
Flags: X - disabled, A - advertised, D - dynamic, L - local-route, G - gateway-route, e - egress
DST-ADDRESS LABEL PEERS
0 ADLe 10.0.0.254/32 impl-null 1.1.1.2:0
1 ADG 0.0.0.0/0 impl-null 1.1.1.2:0
2 ADLe 172.16.0.0/24 impl-null 1.1.1.2:0
3 ADLe 1.1.1.1/32 impl-null 1.1.1.2:0
4 ADLe 10.0.0.0/24 impl-null 1.1.1.2:0
5 ADG 1.1.1.2/32 21 1.1.1.2:0
6 ADLe 10.50.0.0/16 impl-null 1.1.1.2:0
[admin@main access concentrator pppoe server] > /mpls remote-binding print
Flags: X - disabled, A - active, D - dynamic
DST-ADDRESS NEXTHOP LABEL
0 D 10.0.0.254/32 25
1 D 1.1.1.1/32 26
2 D 172.16.0.0/24 impl-null
3 D 10.0.0.0/24 27
4 AD 1.1.1.2/32 172.16.0.11 impl-null
5 D 10.50.0.0/16 28
remote site router B:
[admin@remote site B] > /ip address print
Flags: X - disabled, I - invalid, D - dynamic
ADDRESS NETWORK INTERFACE
0 1.1.1.2/32 1.1.1.2 loopback
1 172.16.0.11/24 172.16.0.0 ether1
2 111.111.111.111/24 111.111.111.0 ether2
[admin@remote site B] > /ip route print
Flags: X - disabled, A - active, D - dynamic, C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme, B - blackhole, U - unreachable, P - prohibit
DST-ADDRESS PREF-SRC GATEWAY DISTANCE
0 ADo 1.1.1.1/32 172.16.0.10 1
1 ADC 1.1.1.2/32 1.1.1.2 loopback 0
2 ADo 10.0.0.0/24 172.16.0.10 1
3 ADo 10.0.0.254/32 172.16.0.10 1
4 ADo 10.50.0.0/16 172.16.0.10 1
5 ADC 111.111.111.0/24 111.111.111.111 ether2
[admin@remote site B] > /mpls ldp interface print
Flags: X - disabled, I - invalid
INTERFACE HELLO-INTERVAL HOLD-TIME
0 ether1 5s 15s
[admin@remote site B] > /mpls ldp neighbor print
Flags: X - disabled, D - dynamic, O - operational, T - sending-targeted-hello, V - vpls
TRANSPORT LOCAL-TRANSPORT PEER SEN
0 DOTV 2.2.2.2 1.1.1.1 1.1.1.2:0 yes
[admin@remote site B] > /mpls local-binding print
Flags: X - disabled, A - advertised, D - dynamic, L - local-route, G - gateway-route, e - egress
DST-ADDRESS LABEL PEERS
0 ADLe 10.0.0.254/32 impl-null 1.1.1.1:0
1 ADG 0.0.0.0/0 impl-null 1.1.1.1:0
2 ADLe 172.16.0.0/24 impl-null 1.1.1.1:0
3 ADG 10.0.0.0/24 27 1.1.1.1:0
4 ADLe 1.1.1.2/32 impl-null 1.1.1.1:0
5 ADG 10.50.0.0/16 28 1.1.1.1:0
6 ADLe 111.111.111.0/24 impl-null 1.1.1.1:0
[admin@remote site B] > /mpls remote-binding print
Flags: X - disabled, A - active, D - dynamic
DST-ADDRESS NEXTHOP LABEL
0 AD 10.0.0.254/32 172.16.0.10 impl-null
1 D 0.0.0.0/0 impl-null
2 D 172.16.0.0/24 impl-null
3 AD 1.1.1.1/32 172.16.0.10 impl-null
4 AD 10.0.0.0/24 172.16.0.10 impl-null
5 D 1.1.1.2/32 21
6 AD 10.50.0.0/16 172.16.0.10 impl-null
7 D 111.111.111.0/24 23

onlysuraj Guest	#4 0 22.01.2014 23:02:00 Большое спасибо, мистер Samsung. Вы сделали это работающим, спасибо еще раз!
