Обзор коммутатора MikroTik CRS326-4C+20G+2Q+RM: поддержка 2.5GbE, 10GbE и 40GbE интерфейсов.

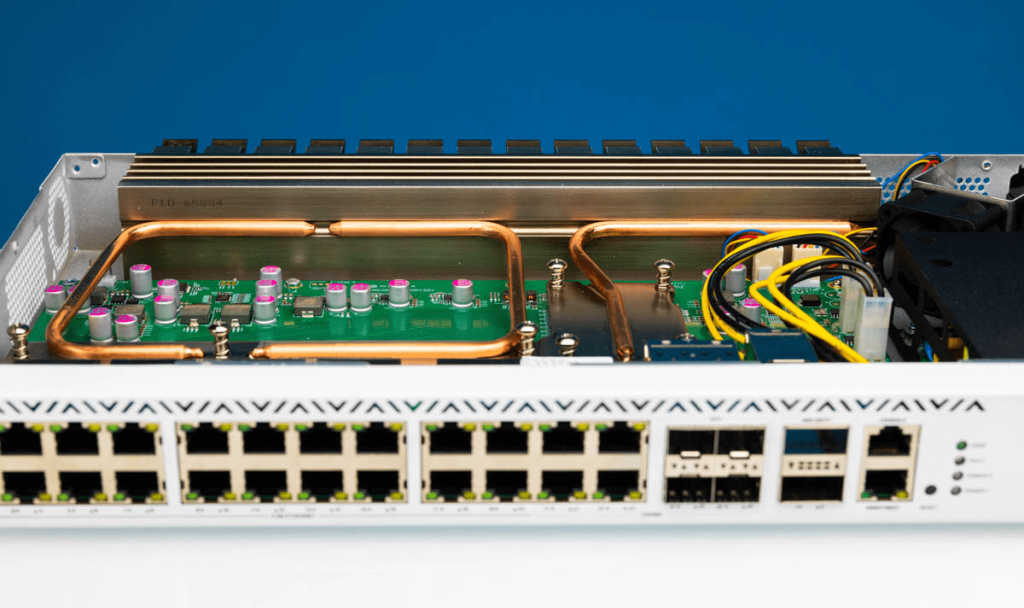

MikroTik CRS 326 4C+20G+2Q+RM с открытыми передними портами
Мы тестировали новейший коммутатор MikroTik CRS326-4C+20G+2Q+RM, имеющий 20 портов 2.5 Гбит/с. В нем есть четыре комбинированных порта 2.5Gbase-T / SFP+ 10GbE и два порта QSFP+ 40GbE. Этот коммутатор - лидер в линейке MikroTik по скорости 2.5 Гбит/с. Для удобства, откройте этот обзор в отдельной вкладке или приложении.
MikroTik CRS326 4C+20G+2Q+RM артикул
Этот коммутатор имеет типичный размер 1U, а на передней панели расположено 30 физических портов, что делает его удобным для различных сетевых задач.

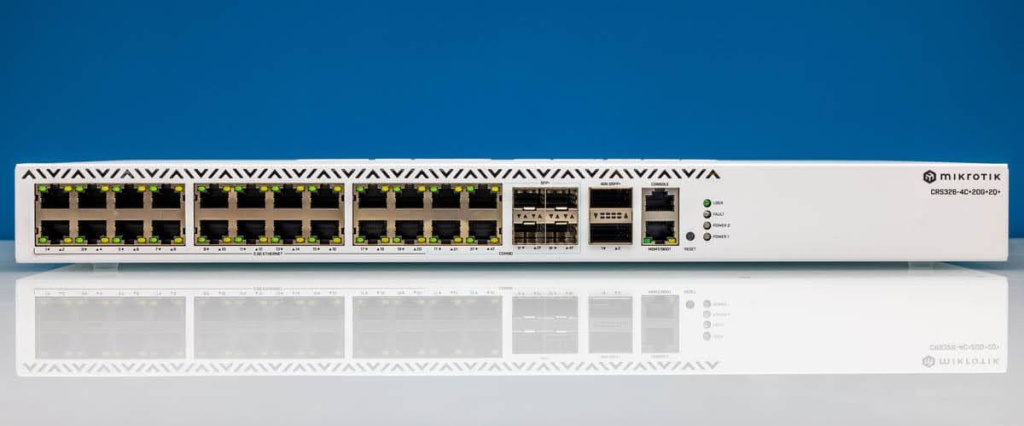

MikroTik CRS326 4C+20G+2Q+RM спереди

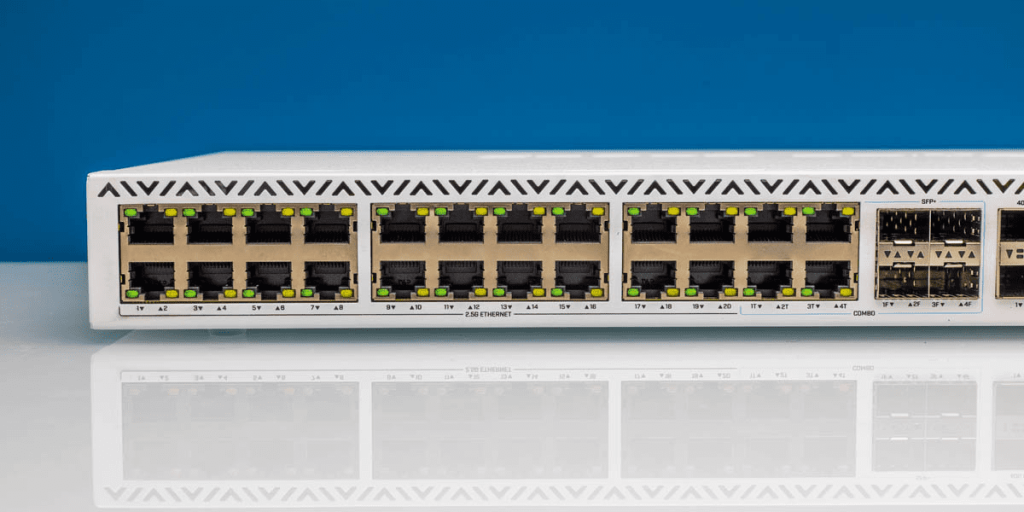

Одним из первых заметных преимуществ коммутатора MikroTik CRS326 4C+20G+2Q+RM является наличие 20 портов 2.5 Гбит/с. У MikroTik существует только одна модель коммутатора с портами данной скорости — это менее вместительный MikroTik CRS310-8G+2S+IN, о котором мы уже ранее упоминали. Если вам необходимо больше восьми портов 2.5 Гбит/с и вы отдаете предпочтение продукции MikroTik, то этот коммутатор — ваш идеальный выбор.
MikroTik CRS326 4C+20G+2Q+RM порты
Следующая интересная особенность заключается в наличии четырех комбинированных портов 10GbE с интерфейсами SFP+ и 2.5Gbase-T. Эти порты могут быть использованы как SFP+ или 2.5Gbase-T, но не одновременно. Всего в коммутаторе 30 физических интерфейсов, однако четыре из них могут работать в восьми различных конфигурациях. При необходимости можно установить конвертеры SFP+ в 10Gbase-T для работы с 10GbE.

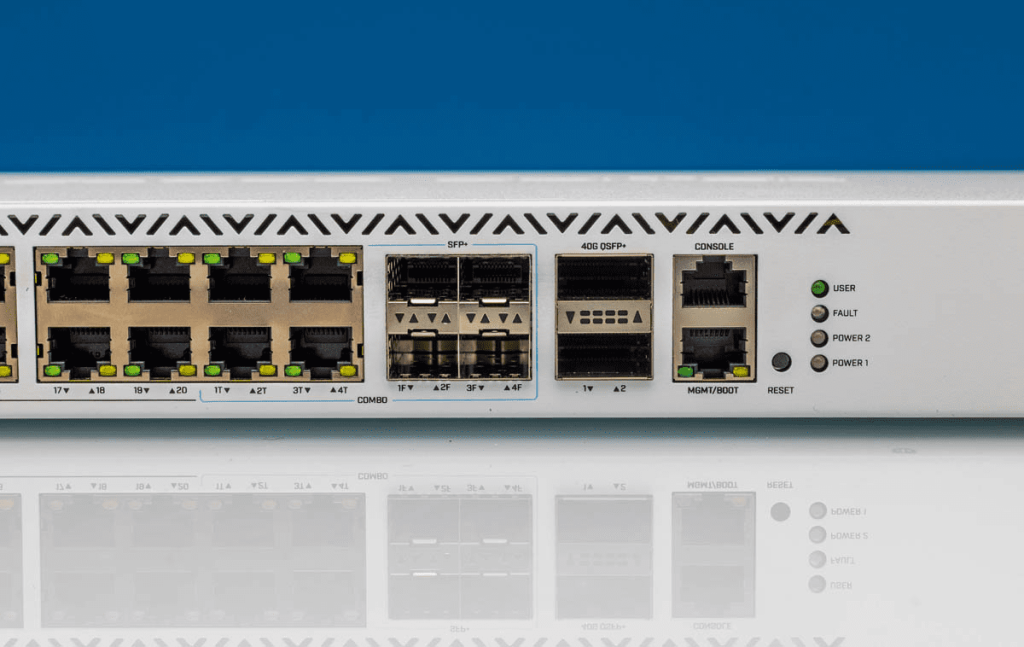

MikroTik CRS326-4C+20G+2Q+RM: 10GbE, комбинированные порты QSFP и управление

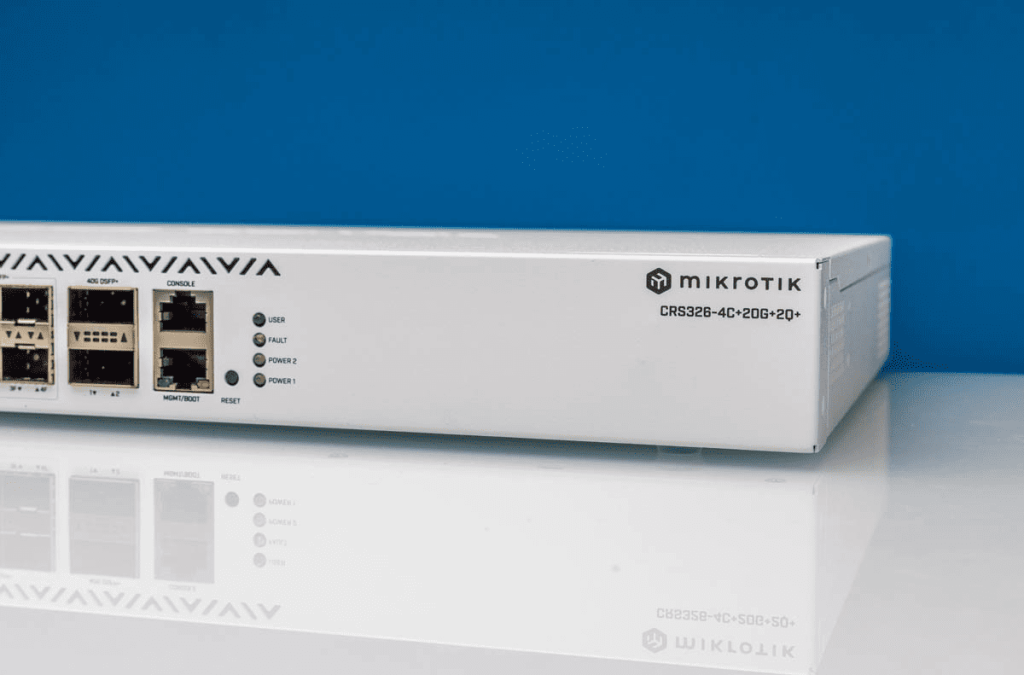

Еще одной важной особенностью данного коммутатора являются порты QSFP+ 40GbE. Они могут быть разделены на 4 порта 10GbE, что обеспечивает дополнительную гибкость для настройки сети. Рядом с ними расположены консольные и управляющие порты. Наличие отдельного порта управления вне основного канала (out-of-band management) является крайне полезной функцией, и важно, что она доступна в этом коммутаторе. На боковой стороне устройства есть небольшая вентиляционная решетка и еще одна, которая, вероятно, предназначена для вентилятора. Внутренний обзор продемонстрирует, почему мы считаем, что это место не используется.

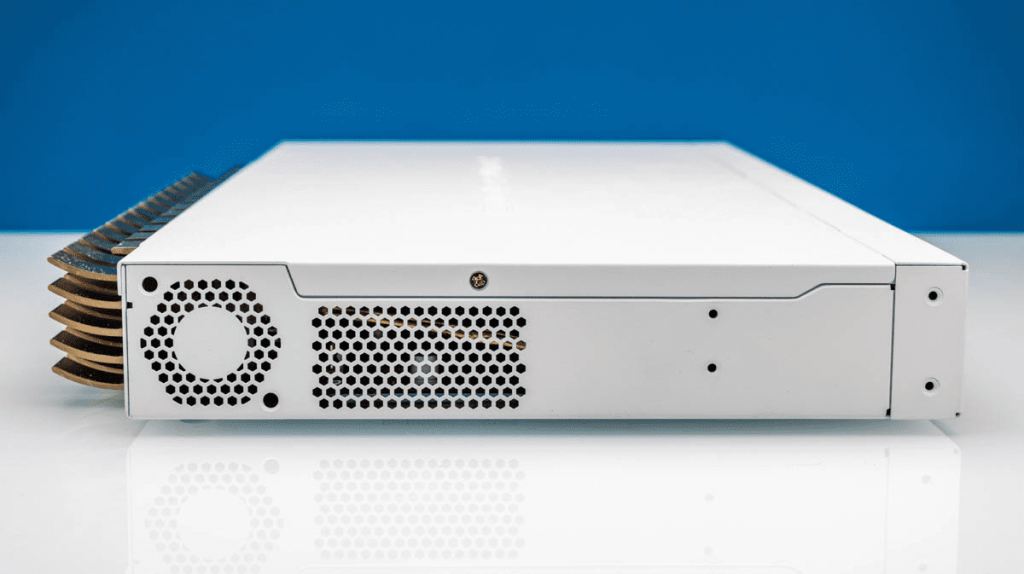

На боковой стороне устройства расположена небольшая вентиляционная решетка, а также еще одна, которая, вероятно, предназначена для вентилятора. Внутренний обзор устройства покажет, почему мы предполагаем, что это место не используется.
MikroTik CRS326 4C+20G+2Q+RM вентиляция, сторона 1

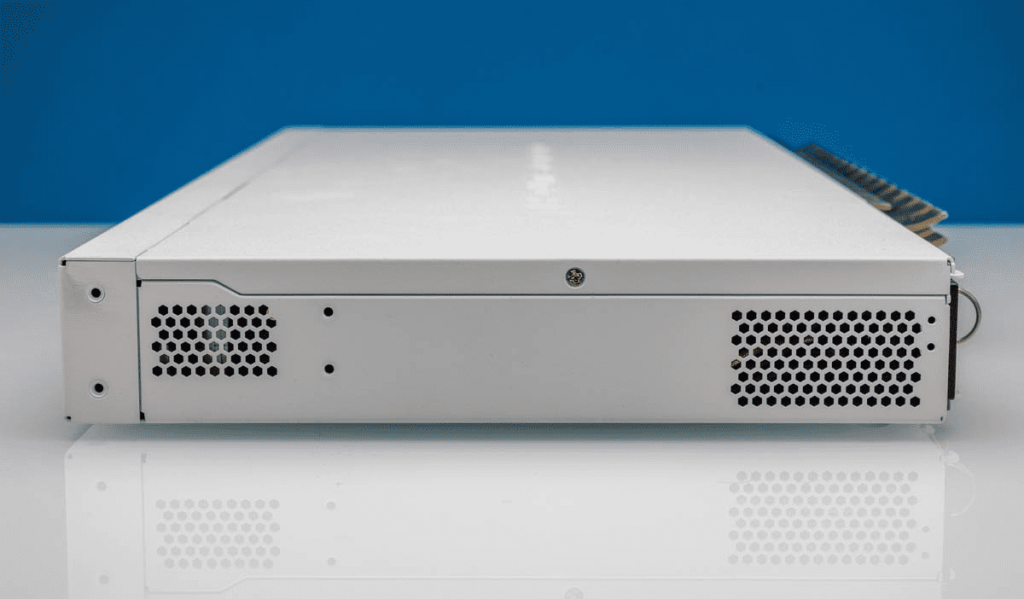

На другой стороне устройства также присутствуют два вентиляционных отверстия.
MikroTik CRS326 4C+20G+2Q+RM вентиляция, сторона 2

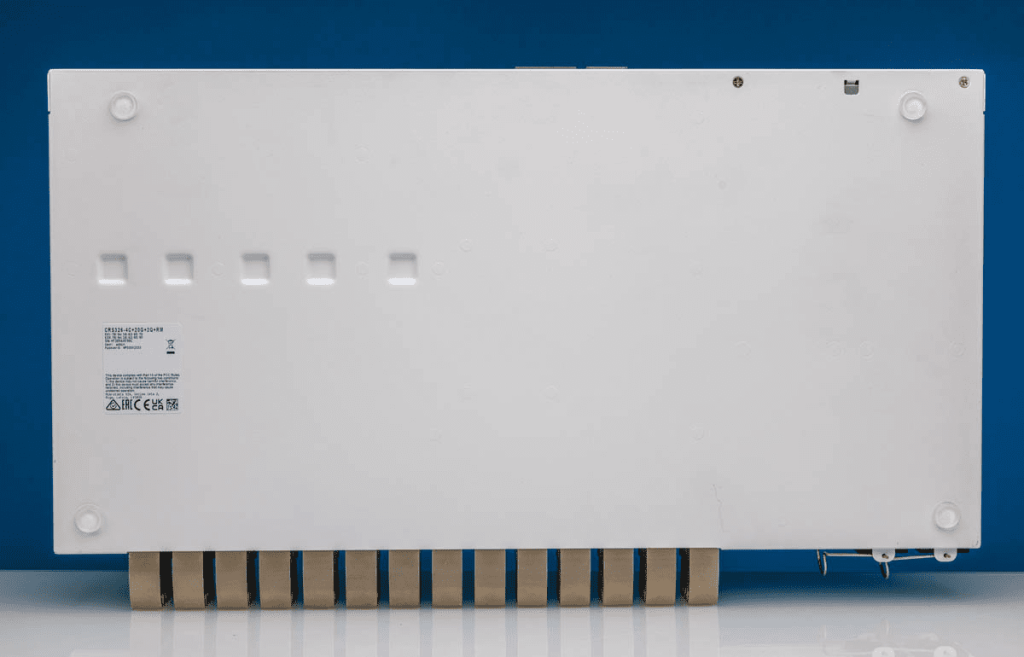

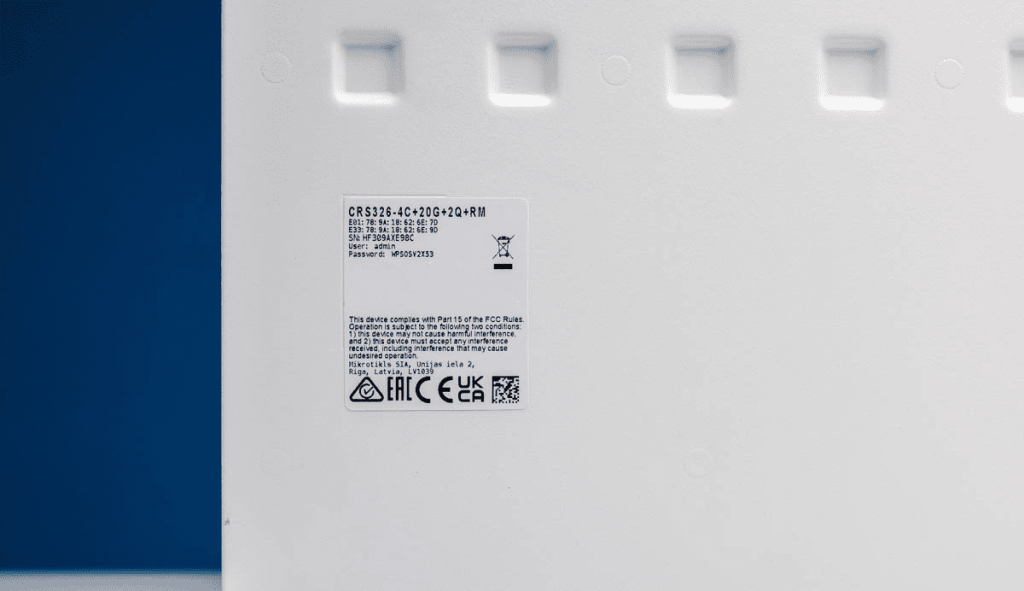

На другой стороне устройства также находятся два вентиляционных отверстия. Нижняя часть устройства в основном пустая, за исключением наклейки с MAC-адресами и данными для управления. Однако, возможно, вы заинтересуетесь более уникальной особенностью этого коммутатора.
MikroTik CRS326 4C+20G+2Q+RM нижняя часть

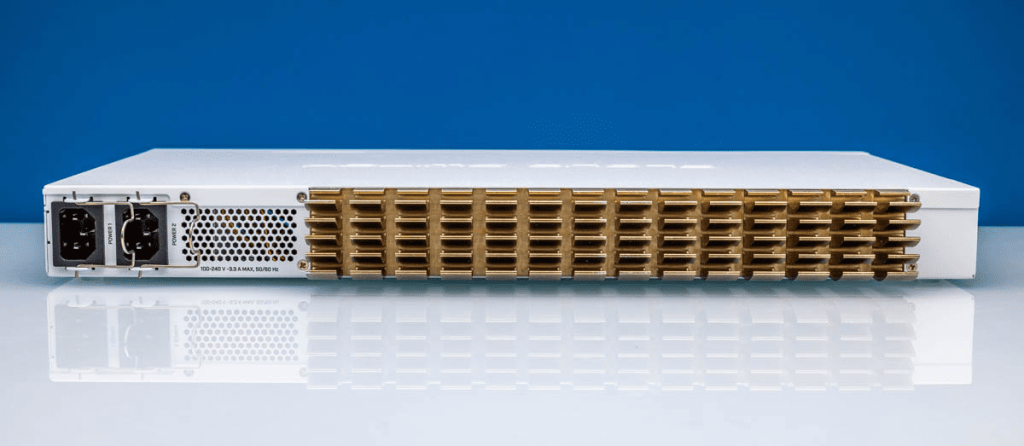

На задней панели размещены входы питания, вентиляционное отверстие и крупный металлический элемент.
MikroTik CRS326 4C+20G+2Q+RM задняя часть.

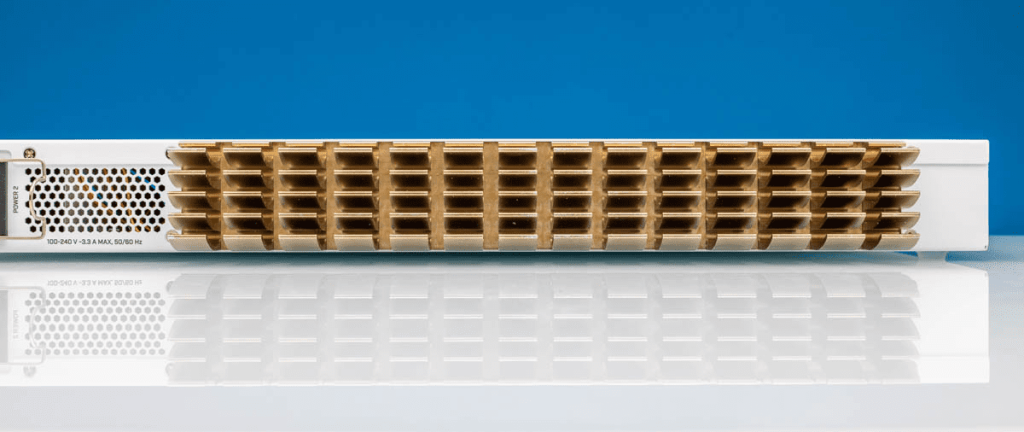

Этот крупный металлический элемент — огромный радиатор. На первый взгляд может показаться, что это пассивно охлаждаемый коммутатор, но это не так.
MikroTik CRS326 4C+20G+2Q+RM радиаторi

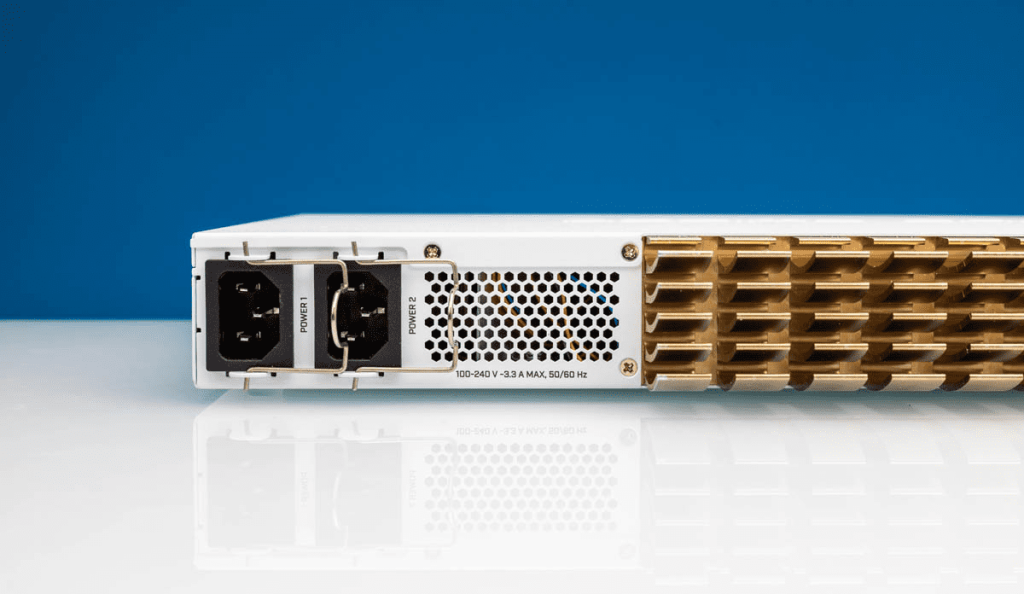

На задней панели расположены два входа питания. Приятной особенностью является наличие фиксаторов для проводов, которые удерживают разъемы питания на месте. Это резервное питание, но блоки питания внутренние и не поддерживают горячую замену.
MikroTik CRS326 4C+20G+2Q+RM два входа питания
Между входами питания и радиатором находится вентиляционное отверстие, на котором мы сосредоточимся в нашем внутреннем обзоре.
Теперь давайте заглянем внутрь коммутатора, чтобы увидеть его внутреннее устройство. При открытии коммутатора становится ясно, что внутри происходит многое.

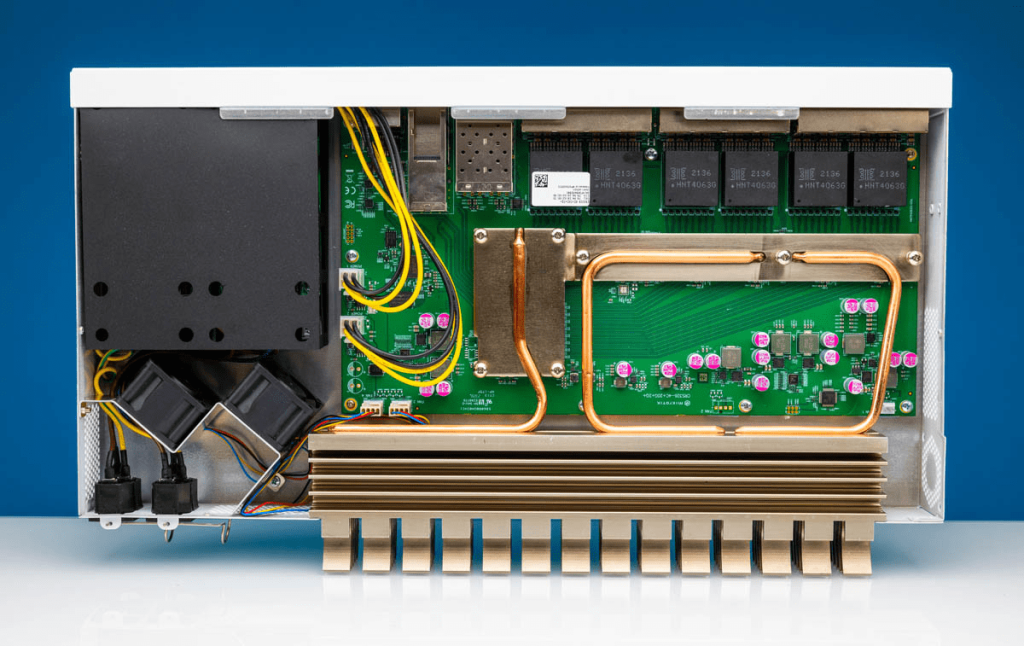

MikroTik CRS326 4C+20G+2Q+RM внутри

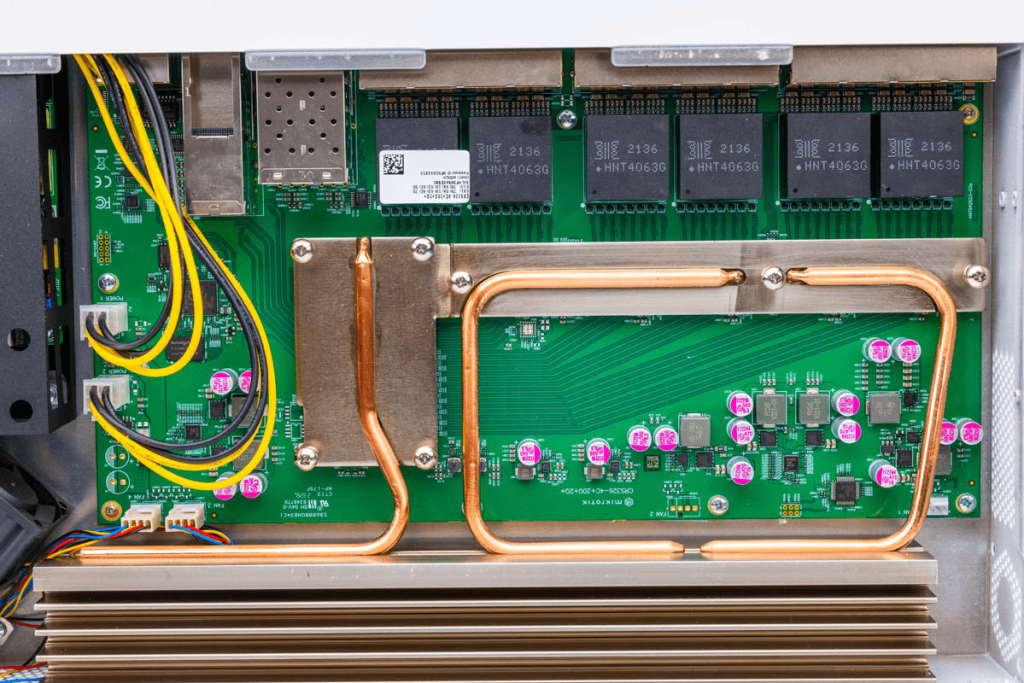

Внутри находится коммутаторный чип Marvell Prestera 98DX8332 с выделенным процессором Qualcomm QCA9531 на базе архитектуры MIPS. Также имеется сложная система охлаждения.
MikroTik CRS 326 4C+20G+2Q+RM внутри

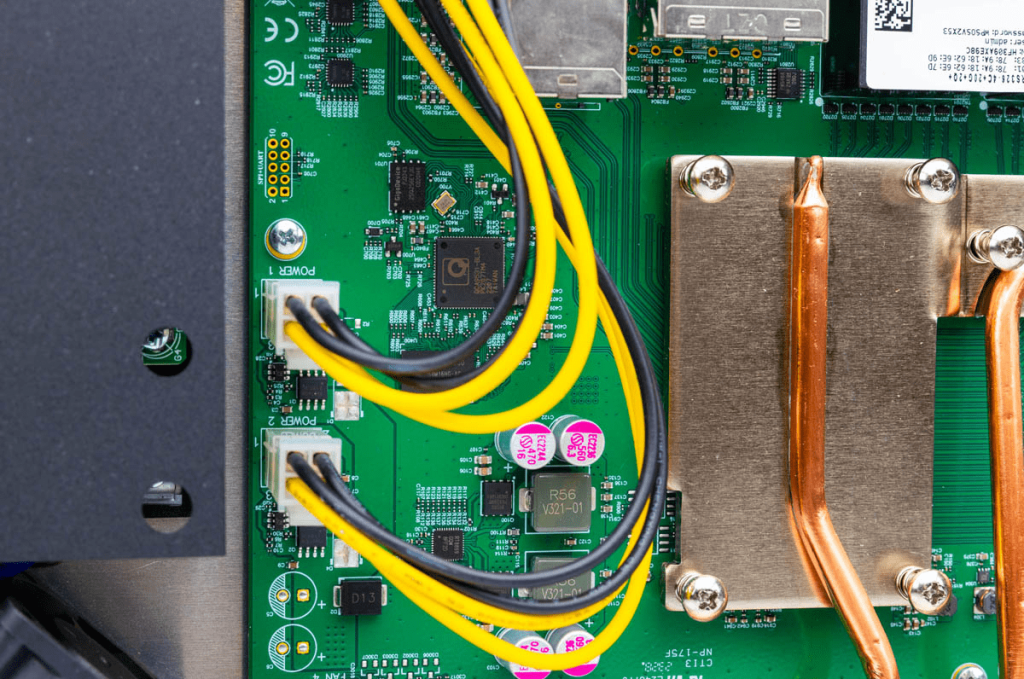

На печатной плате расположен процессор управления Qualcomm QCA9531 с одним ядром, работающий на частоте 650 МГц.
MikroTik CRS 326 4C+20G+2Q+RM внутри

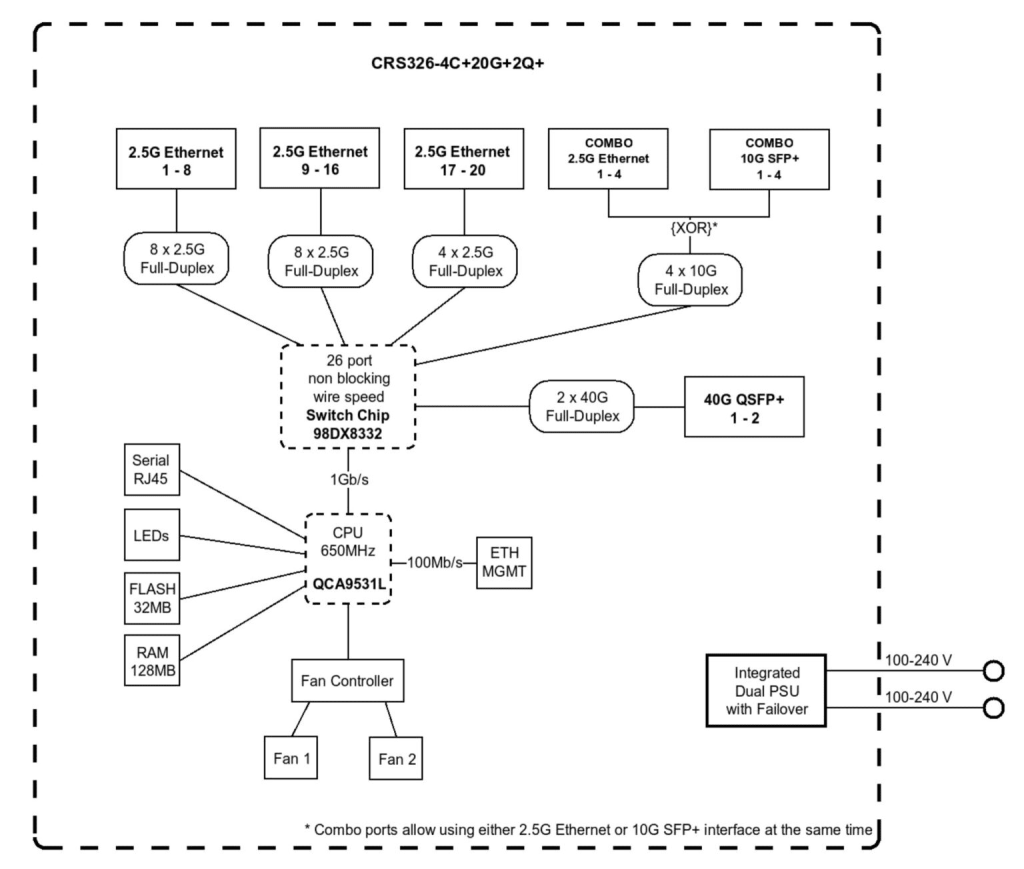

Пока мы рассматриваем устройство, вот блок-схема коммутатора.
MikroTik CRS326 4C+20G+2Q+RM блок-схема
Стоит иметь в виду, что если используется функция, не поддерживаемая коммутаторным чипом 98DX8322, то трафик проходит через 1Gbps соединение к процессору MIPS с частотой 650 МГц, а затем, вероятно, обратно к коммутаторному чипу.

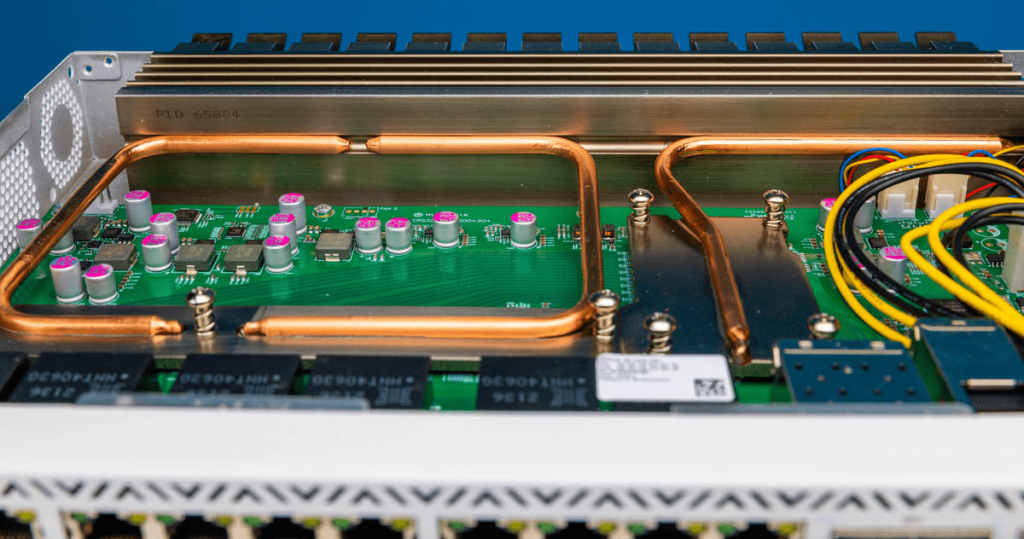

Первое, что бросается в глаза, это радиатор, который выглядит довольно необычно. Более половины радиатора находится внутри корпуса.

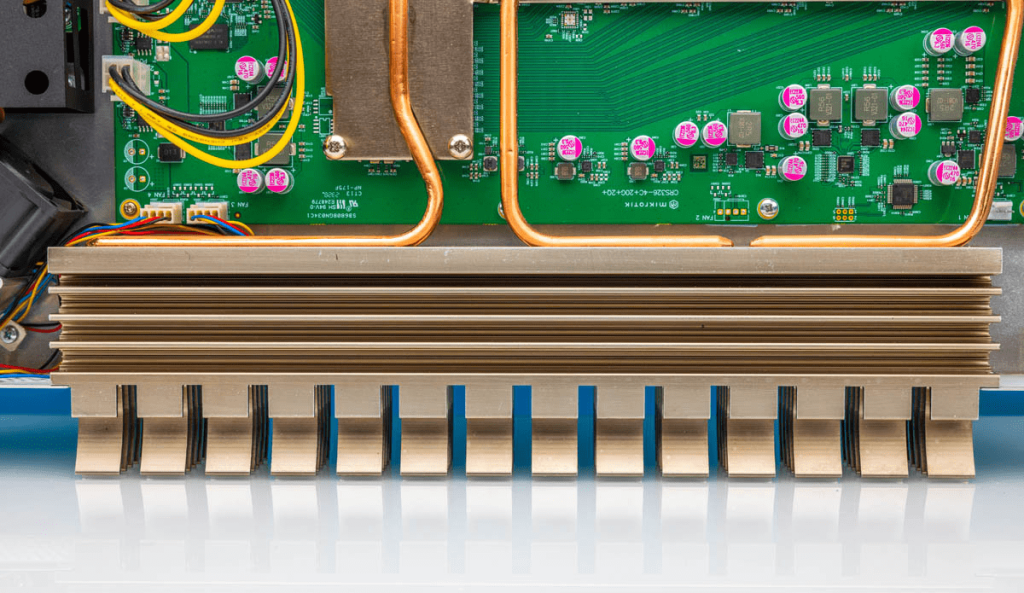

MikroTik CRS 326 4C+20G+2Q+RM внутренний радиатор

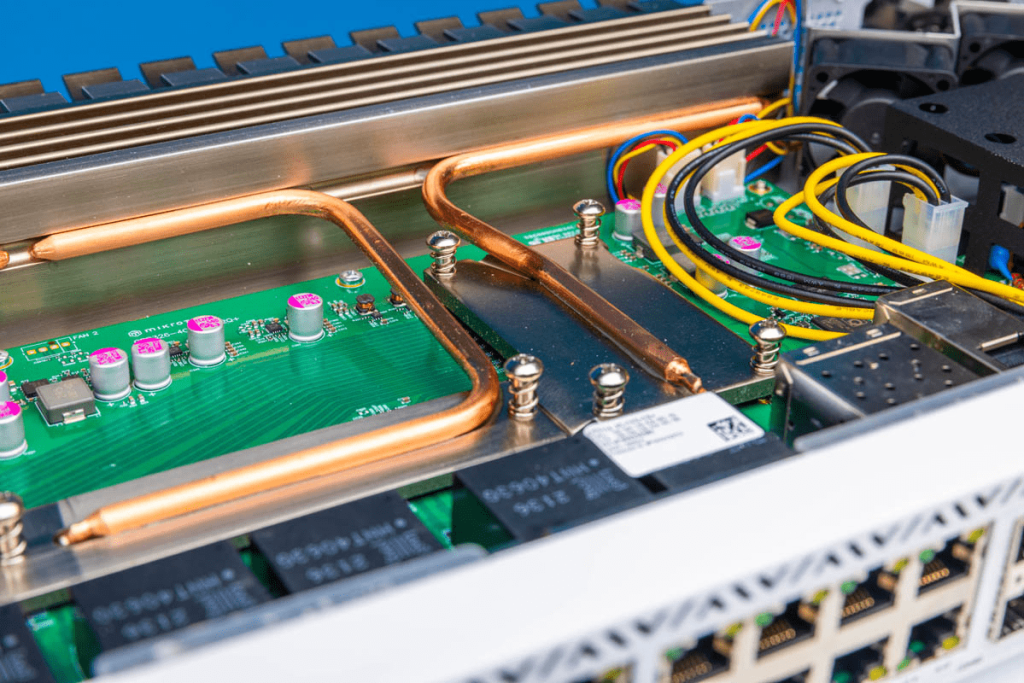

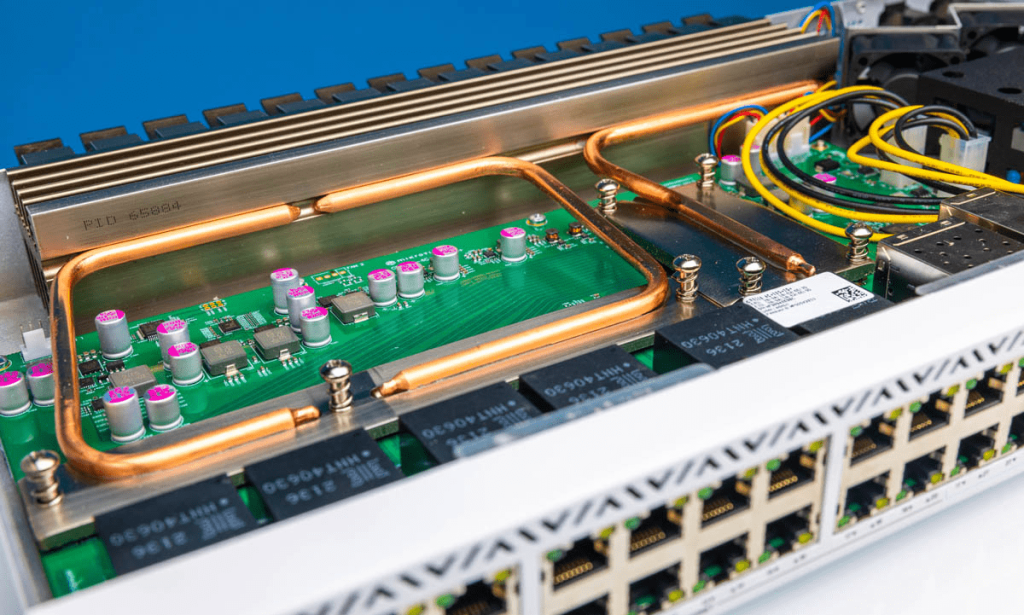

Тепловые трубки переносят тепло от коммутаторного чипа и PHY на большой радиатор, расположенный сзади. Это не задокументировано, но, увидев этот дизайн, мы делаем следующий вывод. Мы думаем, что радиатор изначально был разработан для установки вентилятора слева от приведенной ниже фотографии, где вентиляция предусмотрена для незаполненного вентиляционного отверстия.
MikroTik CRS 326 4C+20G+2Q+RM тепловые трубки, угол 2
Кажется, что именно таков был первоначальный дизайн, но затем MikroTik поняли, что вентилятор не нужен, поэтому его не установили. В то же время, имеется разъем для вентилятора и достаточно места, чтобы установить его, если это необходимо.
MikroTik CRS 326 4C+20G+2Q+RM тепловые трубки, угол 4

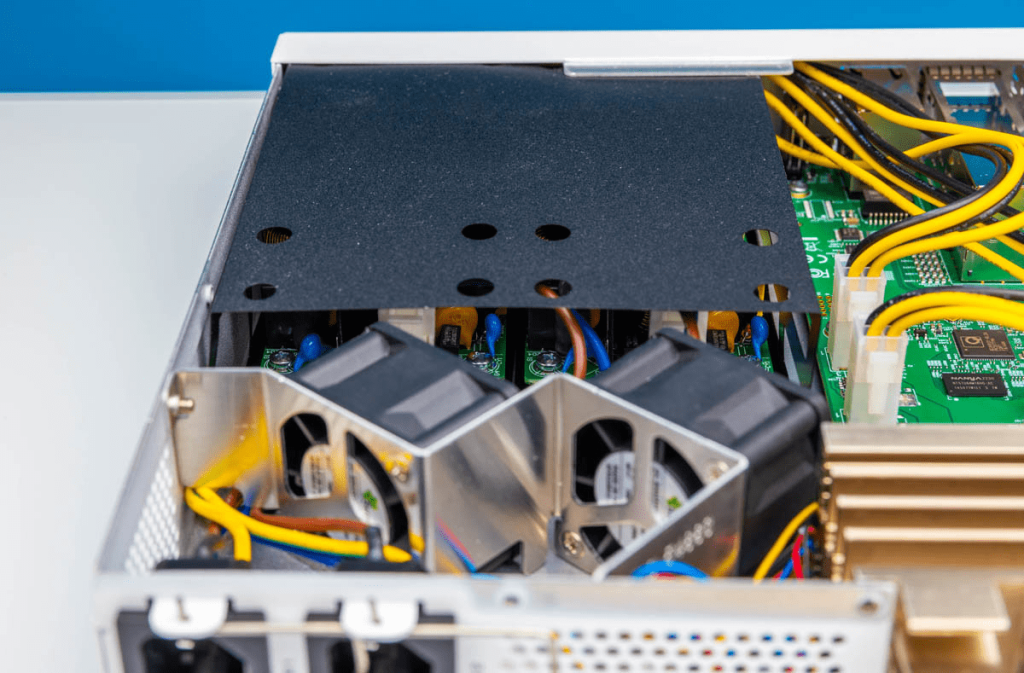

Если вы разочарованы отсутствием вентиляторов, не беспокойтесь; это система "рядом с безвентиляторной", а не полностью безвентиляторная. Внутри есть два вентилятора перед двумя внутренними блоками питания. Эти блоки питания не поддерживают горячую замену, но это все же лучше, чем один внутренний блок питания.
MikroTik CRS 326 4C+20G+2Q+RM резервные блоки питания

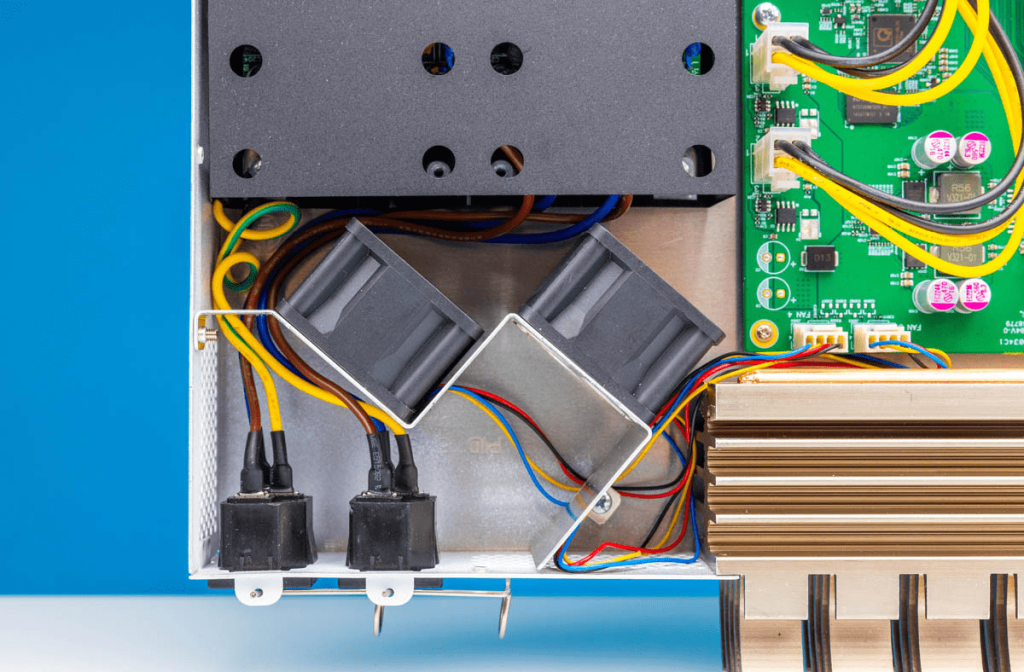

Вентиляторы расположены под углом к задней части корпуса. Подтверждая нашу теорию о том, что на незаполненной стороне должно было быть место для вентилятора, можно увидеть ребра внутреннего радиатора. В конце ребер радиатора имеется направляющая для потока воздуха, обеспечивающая доступ к заднему вентиляционному отверстию с боковой стороны радиатора.
MikroTik CRS 326 4C+20G+2Q+RM кулеры двойного блока питания

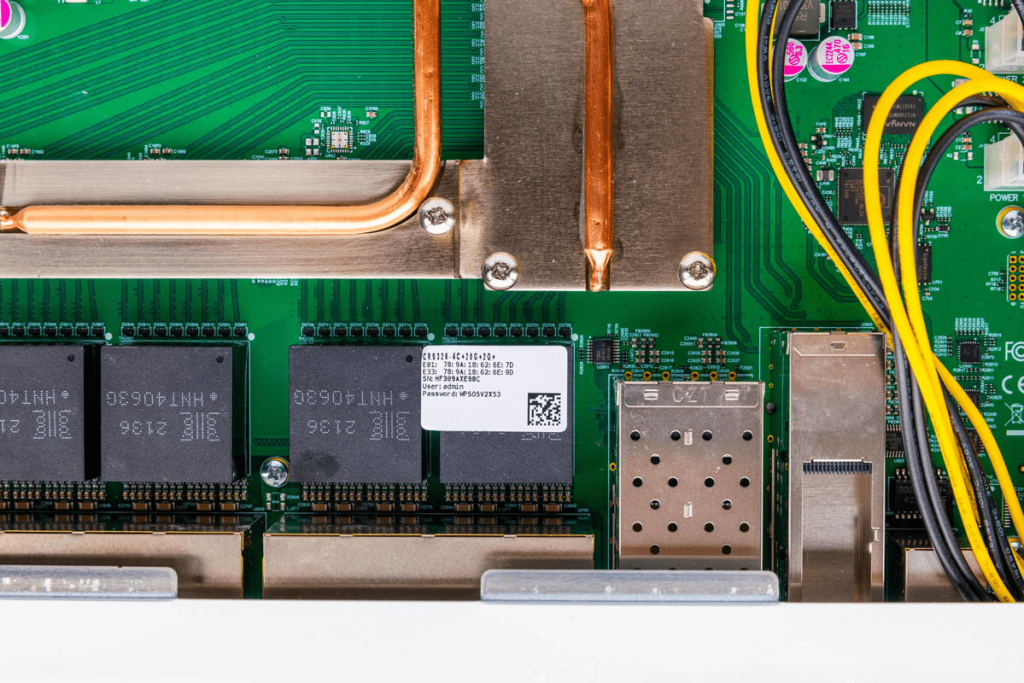

Внутри коммутатора также можно увидеть наклейку с резервным паролем по умолчанию. Это может быть полезно, если внешняя наклейка будет повреждена.
MikroTik CRS 326 4C+20G+2Q+RM внутренний административный пароль
Перейдем к управлению MikroTik.

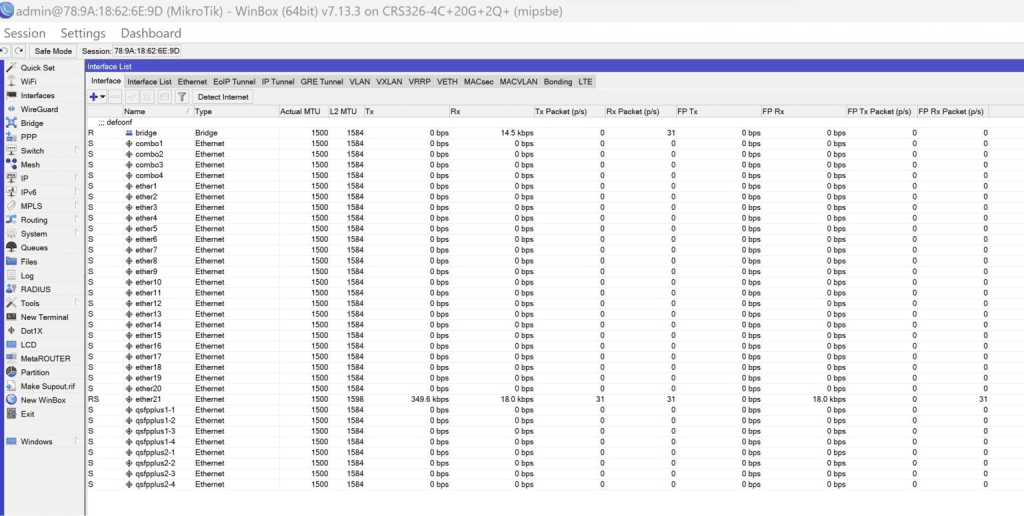

В плане управления, используется стандартный интерфейс MikroTik WebFig для удобного управления через браузер. Этот коммутатор на базе RouterOS 7 также поддерживает WinBox.
MikroTik CRS326 4C+20G+2Q+RM Winbox

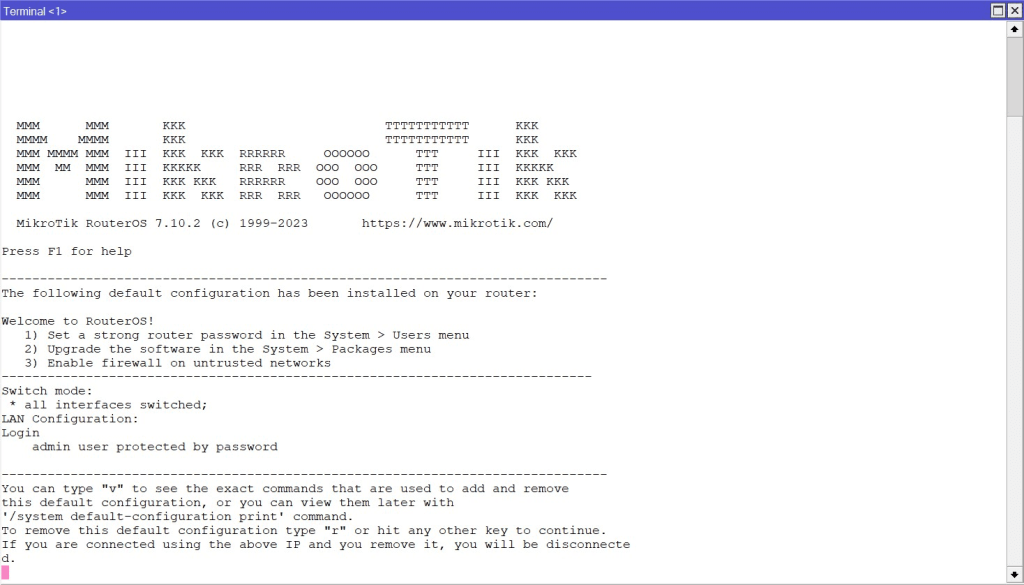

Как и другие коммутаторы MikroTik, он также имеет интерфейс командной строки (CLI).
MikroTik CRS310 консоль
Мы не будем тратить много времени на их обсуждение, так как они довольно стандартны для всей линейки MikroTik. Поскольку это новинка, мы хотели обсудить, почему теперь у этих устройств есть случайный пароль по умолчанию.
MikroTik CRS 326 4C+20G+2Q+RM административный пароль
Производительность коммутатора MikroTik CRS326-4C+20G+2Q+RM

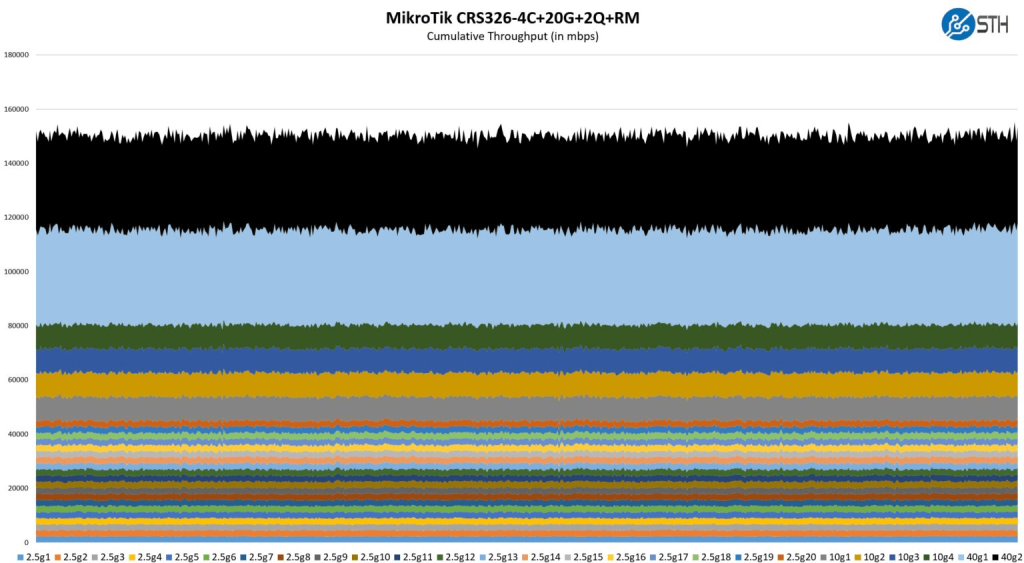

Производительность коммутатора в режиме L2 оказалась на ожидаемом уровне. Это был первый случай за долгое время, когда для тестирования коммутатора нам пришлось подключить машину с 40GbE.
MikroTik CRS326 4C+20G+2Q+RM тест производительности

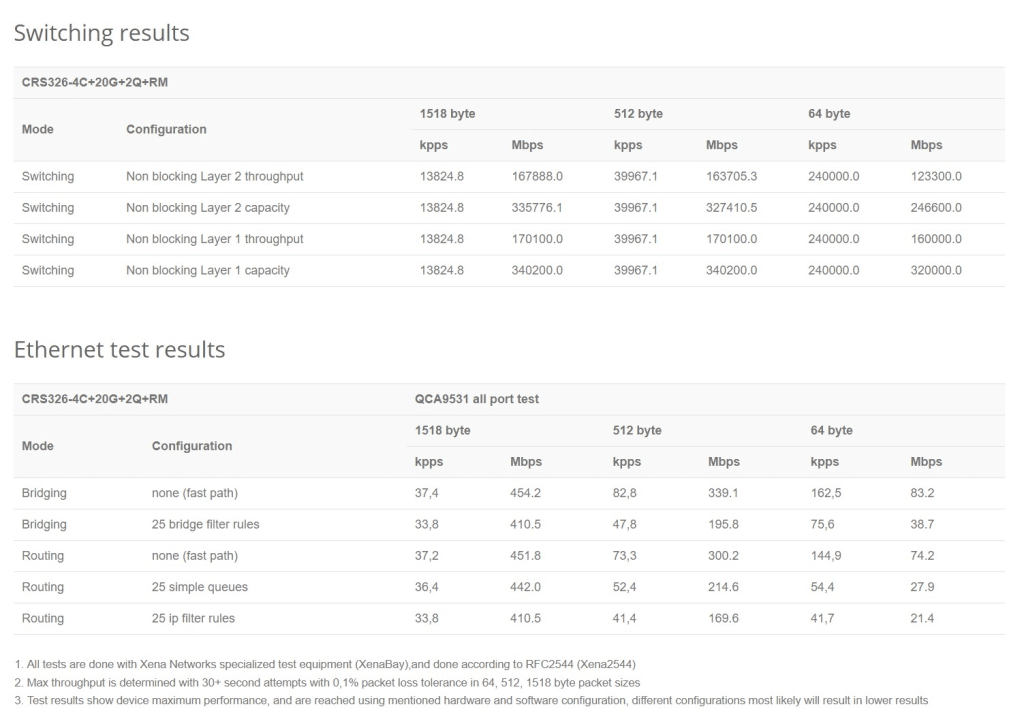

Многие могут быть в восторге от того, что этот коммутатор обладает функциями маршрутизации. Вот результаты MikroTik по функциям мостового соединения и маршрутизации:
MikroTik CRS326 4C+20G+2Q+RM производительность
Тем, кто рассчитывает на маршрутизацию с полной пропускной способностью, следует обратить внимание на другую платформу. У этого коммутатора много функций, но если ваша производительность маршрутизации падает, например, с 160 Гбит/с до 0,34 Гбит/с, вероятно, вам стоит использовать отдельный маршрутизатор вместо встроенных возможностей.
Потребление энергии и уровень шума коммутатора MikroTik CRS326-4C+20G+2Q+RM Нам нравится, что блоки питания в этом коммутаторе внутренние и имеется резервный блок питания.
В режиме ожидания потребление энергии составляет около 31 Вт, что довольно много. Подключение 2.5GbE ссылок обычно добавляет около 0.7-0.8 Вт. Добавление одного адаптера SFP+ к 2.5Gbase-T увеличивает потребление на примерно 1.4 Вт, но это немного странно использовать в системе с комбинированными портами. Максимальное потребление энергии при заполнении всех портов составляет около 51 Вт, а максимальное потребление коммутатора установлено на уровне 70 Вт.
Уровень Шума
С точки зрения шума, при запуске устройство работает довольно громко, достигая более 54 дБА в нашем студийном помещении с уровнем шума 34.5 дБА. После этого коммутатор обычно работает в диапазоне 36 дБА, что делает его относительно тихим, и эти две цифры, вероятно, являются верхними и нижними пределами ожидаемого уровня шума.
Основные Выводы
Необходимо обсудить цену. При рекомендованной розничной цене $999, этот коммутатор далеко не дешевый. Один из вопросов, который справедливо зададут многие наши читатели, заключается в том, стоит ли он своих денег.
Плюсы
- Все в одном устройстве: Очень удобно иметь все необходимые функции в одном коммутаторе.
- Комбинированные порты: Возможность использования комбинированных портов, чтобы не покупать адаптеры SFP+ 2.5Gbase-T за $50, является приятным бонусом.
- Порты QSFP+: Хороши, но начинают казаться устаревшими на сегодняшний день.
Некоторые из наших читателей, вероятно, подумают, что дешевле создать архитектуру с другими коммутаторами, такими как MikroTik CRS310-8G+2S+IN для нужд 2.5GbE, а затем подключиться к более быстрому коммутатору 10GbE или 25GbE. Это, вероятно, действительно будет дешевле, но тогда это уже не будет решением на одном коммутаторе.
MikroTik CRS326 4C+20G+2Q+RM 10GbE Combo QSFP
Еще один ключевой урок касается инфраструктуры 10GbE/40GbE. С одной стороны, для рабочих станций и рынка SMB NAS 10GbE все еще является стандартом. 40GbE QSFP+ NICs сейчас очень дешевы, так как серверы, в которых они использовались, в значительной степени выведены из эксплуатации. Однако кажется, что в коммутаторах, которые запускаются в 2024 году, должны быть 25GbE и 100GbE.
В дата-центрах прошло более пяти лет с тех пор, как 25GbE/100GbE действительно начали набирать популярность, и у MikroTik уже есть коммутаторы, такие как MikroTik CRS504-4XQ-IN, которые мы рассматривали и которые могут предложить более чем вдвое большую коммутаторную емкость (хотя и с меньшим числом интерфейсов) по гораздо более низкой цене. Одно дело — хотеть такой коммутатор, но для этого Marvell должен предложить коммутаторный кремний, который соответствует этим спецификациям и имеет достаточно низкую цену, чтобы сделать продукт MikroTik жизнеспособным.
Заключительные слова
Мнения о данном коммутаторе могут различаться. Некоторые обратят внимание на цену или порты 10GbE/40GbE и сочтут, что что-то не так. Другие оценят предлагаемые функции и увидят в этом коммутаторе передовое решение для 2.5GbE в условиях нехватки хороших альтернатив на рынке.
В то же время стоит отметить радиатор. Этот огромный радиатор эффективно охлаждает коммутатор, даже без заднего вентилятора. В отличие от некоторых других производителей, MikroTik понимает, что не у каждого SMB или дома есть специальная серверная, поэтому компания прилагает много усилий для снижения шума своего оборудования. Это заслуживает похвалы.
Возможно, более значимым и важным достижением является то, что у MikroTik появился еще один коммутатор 2.5GbE в своем портфолио. Мы надеемся, что скоро появится версия с poe++ для развертывания WiFi 7, но пока мы можем хотя бы получить большее количество портов от компании. Мы также надеемся, что эта тенденция продолжится, и новые модели будут быстро выходить на рынок в этом году.
В целом, использование этого коммутатора оставило у нас положительное впечатление. Это именно то, что мы ожидали от коммутатора MikroTik: множество интересных комбинаций портов, программное обеспечение MikroTik RouterOS, производительность, соответствующая ожиданиям, и функциональный дизайн системы охлаждения, который заставляет остановиться и улыбнуться, осознавая, что кто-то потратил время на разработку чего-то настолько уникального.
