S+RJ10 - это уникальный 6-скоростной модуль RJ-45 SFP+, основанный на трансивере Marvell 88X3310P. Он предлагает скорости до 10 Гбит/с с использованием витой пары медных кабелей. Все текущие устройства MikroTik, обладающие слотом SFP+, поддерживают модуль S+RJ10. Эта статья служит руководством по использованию S+RJ10 в устройствах MikroTik с пассивным или активным охлаждением.
Общие рекомендации
Технические характеристики продукта:
Средний расход энергии трансивера составляет 2,7 Вт (10GBASE-T, 30 м соединение), что довольно много по сравнению с оптическим модулем S+85DLC03D с максимальным потреблением энергии 0,8 Вт. Рабочая температура составляет от 0 до +70°C, однако сам трансивер может нагреваться до 90°C.
Позиционирование S+RJ10 в устройствах:
Из-за высоких рабочих температур рекомендуется использовать трансиверы S+RJ10 таким образом, чтобы между ними находился оптический трансивер или неиспользуемый интерфейс SFP+.

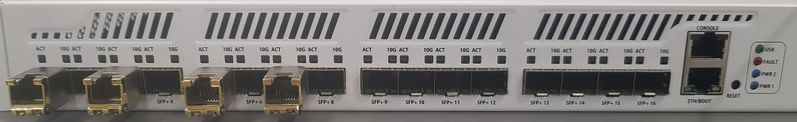

Рекомендуемое размещение S+RJ10 выше

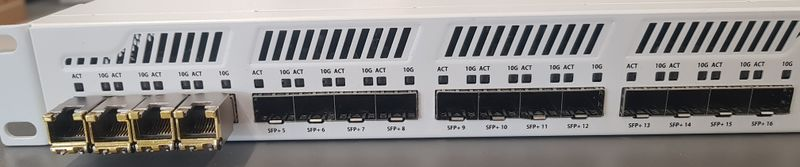

Мы не рекомендуем размещать трансиверы рядом друг с другом.
Как уже упоминалось, S+RJ10 нагревается сильнее, чем обычные трансиверы, и их расположение рядом может привести к перегреву, особенно в устройствах с 4 линейными слотами SFP.
Рекомендуется устанавливать S+RJ10 в каждом втором интерфейсе, оставляя между ними оптический трансивер или пустой порт.
Даже при использовании устройств с разделенными слотами SFP+, например, CRS309-1G-8S+, все равно не рекомендуется устанавливать трансиверы S+RJ10 рядом друг с другом. Используйте S+RJ10 в каждом втором интерфейсе, чтобы избежать перегрева трансиверов, что может привести к непредсказуемому поведению.

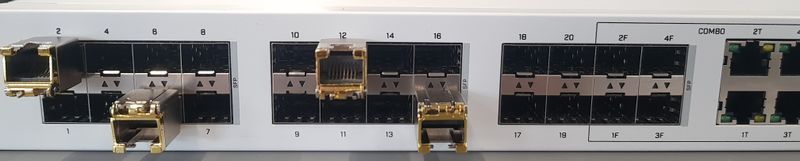

Рекомендуемое размещение S+RJ10 сверху

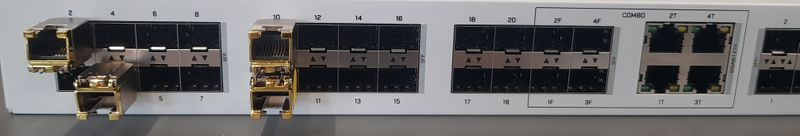

Мы не рекомендуем размещать трансиверы рядом, как показано выше.
Устройства, которые оснащены блочными кассетами SFP+ на 4 или 8 портов, не являются исключением. Рекомендуется использовать один трансивер S+RJ10 на каждый блок 4xSFP+ и избегать их размещения рядом друг с другом. Оставьте по крайней мере один вертикальный ряд пустым (без S+RJ10) после установленного трансивера S+RJ10.
Использование S+RJ10 рядом или в устройствах с пассивным охлаждением
Могут возникнуть ситуации, когда невозможно использовать рекомендуемое расположение трансиверов. В таких случаях, когда два или более трансиверов S+RJ10 установлены рядом или модули используются в устройствах с пассивным охлаждением, сетевому администратору следует обеспечить дополнительное охлаждение. Поток воздуха вокруг устройства следует увеличить или общую окружающую температуру следует понизить, чтобы температура трансиверов оставалась в рекомендуемом диапазоне.
