Как сделать правильный выбор MikroTik cAP, подходящей именно для вашей сети и закрыть её потребности на годы вперёд.
Общие черты
В серии cAP выпускаются точки доступа, предназначенные для создания покрытия WiFi, преимущественно, в коммерческих сетях: офисах, производственных предприятиях, присутственных местах и т. п.
У этих точек доступа есть ряд объединяющих признаков, служащих наилучшему отражению требований, предъявляемым к ним представителями целевой аудитории.
Эти точки доступа имеют уплощённую диаграмму направленности с круговым распределением. Такая конфигурация позволяет эффективно покрыть беспроводной сетью офис или торговый зал большой площади, разместив одно устройство в его центре. Потолок выступает естественным возвышением, позволяющим сигналу идти в требуемом направлении над препятствиями. Некоторые модели поставляются с металлической платформой, которая усиливает не только крепление, но и сигнал.
Монтируются такие устройства, преимущественно, на потолок. Мы уже рассматривали логику именования устройств MikroTik. У героев нашего обзора в названии содержится буква «c» (от Ceiling — потолок), которая подразумевает монтаж на потолок, на панель или рейку системы подвесного потолка в горизонтальной ориентации лицевой панелью вниз. Большинство моделей cAP также допускают монтаж на стену в вертикальной ориентации или горизонтально на специальном кронштейне. При вертикальном размещении следует учитывать специфическую диаграмму направленности точек доступа «потолочного» сегмента: распределение сигнала в направлении оси корпуса минимально.
Все радиомодули актуальных точек доступа cAP вещают через сдвоенные приёмо-передающие группы (2×2 MIMO). У двухдиапазонных точек, в совокупности, четыре встроенных антенны.
Устройства серии cAP имеют ненавязчивый внешний вид и лаконичный круглый корпус, не привлекающий внимания в рабочей обстановке. Для некоторых моделей выпускаются сменные корпуса, служащие кастомизации внешнего вида. Можно подобрать панель соответствующего дизайна, чтобы точка доступа не смотрелась чужеродно в любом интерьере, в том числе и в домашнем.
У этих точек доступа минимум физических интерфейсов. Сотрудникам офиса и посетителям МФЦ вовсе не обязательно знать, где у этой чудной коробочки находится кнопка сброса. В некоторых моделях можно быстро отключить световую и звуковую индикацию или поставить корпус без выводов LED.
В конструкции корпуса предусмотрены элементы, затрудняющие демонтаж. Это, в некоторой степени, способствует устойчивости к кражам.
Все устройства этой линейки не имеют защиты от влаги, но могут работать при низких температурах, что позволяет, с некоторыми оговорками, размещать их вне помещений под навесами.
В общем случае, такая точка доступа не располагает бортовым коммутатором. Единственный проводной порт служит для создания восходящей линии. Если второй порт имеется, он может использоваться для мостового подключения другой точки доступа.
Все актуальные точки доступа MikroTik линейки cAP могут быть запитаны по PoE.
С точки зрения программного обеспечения, такие устройства тяготеют к расширению функционала создания многоячеечных сетей и бесшовного WiFi-роуминга, к реализации бесперебойности путём дублирования проводной и беспроводной межузловой связи. Функционал массового мониторинга оборудования также расширен. Экосистема сети MikroTik допускает эффективное и наглядное управления сотнями точек доступа cAP с помощью приложения CAPsMAN без выделенного сервера. Наоборот, функционал маршрутизации, как правило, сокращён или полностью купирован. Некоторые модели предлагают разные способы организации ячейки беспроводной связи (хотспот, повторитель, порталы авторизации и т. д.). На всех актуальных cAP установлена встроенная операционная система RouterOS с лицензией уровня 4 (базовые функции маршрутизации).
Перейдём к конкретике.
Линейка MikroTik cAP и ключевые характеристики
| Модель | Количество диапазонов | Пропускная способность WiFi, Мбит/с | Поддерживаемый стандарт WiFi | Усиление, дБи | Мощность передатчика, дБм | Чувствительность, дБм | Оперативная память, МБ | Аппаратное шифрование | Портов Ethernet | Пропускная способность Ethernet, Мбит/с | Раздача PoE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| cAP lite | 1 | 300 | 4 | 1,5 | 22 | −96 | 64 | 1 | 100 | ||
| cAP | 1 | 300 | 4 | 2 | 22 | −96 | 64 | 1 | 100 | ||
| cAP ac | 2 | 867 | 5 | 2,5 | 26 | −100 | 128 | + | 2 | 1000 | + |
|
|
2 | 867 | 5 | 6 | 26 | −100 | 128 | + | 2 | 1000 | + |
| cAP ax | 2 | 1200 | 6 | 6 | 24 | −100 | 1024 | + | 2 | 1000 | + |
Точки доступа с одним радиомодулем работают в диапазоне 2,4 ГГц, с двумя — в диапазонах 2,4 и 5 ГГц. Если установлено два радиомодуля, приводятся максимальные значения пропускной способности, стандарта, усиления и мощности передатчика.
Проведём сравнительный анализ по главным параметрам, влияющим на выбор точек доступа.
Пропускная способность
Это главный признак, по которому выбирается точка доступа. Техническая «скорострельность» у разных моделей может отличаться на порядок при гораздо меньшем разбросе по цене. Точки доступа, работающие одновременно более чем в одном диапазоне, могут суммировать пропускную способность всех своих радиомодулей. Эти факторы оправдывают сторицей покупку более продвинутой модели, когда вам нужна скорость беспроводного Интернета.
Визуализируем отличия моделей по пропускной способности. Разница впечатляет.

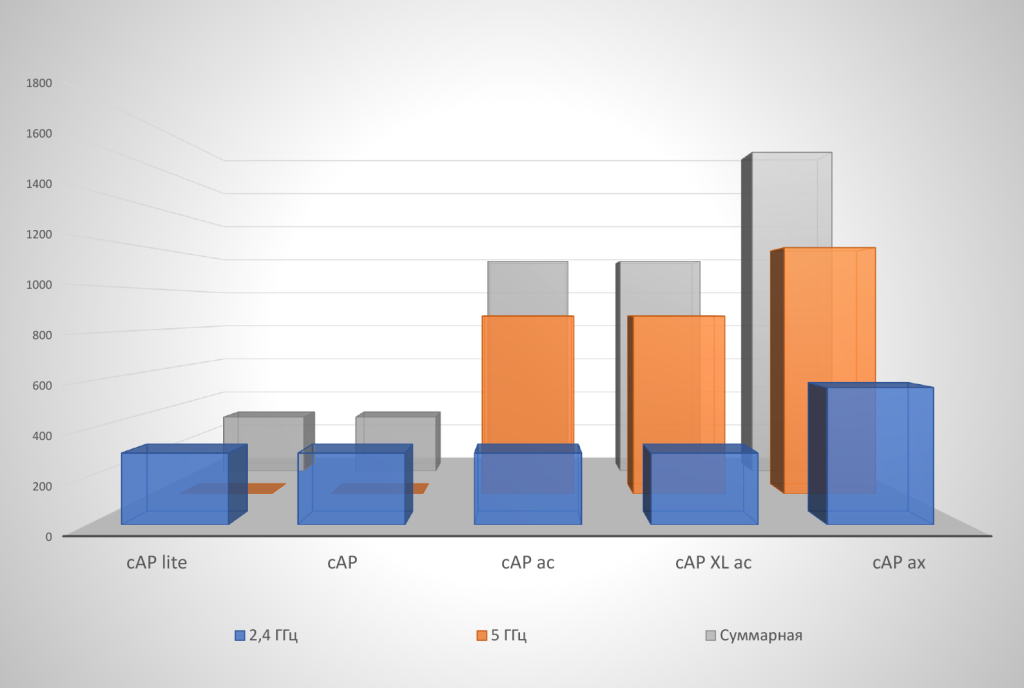

Пропускные способности моделей линейки cAP, Мбит/с
Дальность действия
Пятно эффективного покрытия беспроводной связью очень сильно зависит не только от точки доступа, но и от конкретной реализации сети, интерьера, типа и локации клиентов, соседних сетей и множества других факторов. Невозможно установить точное дальнодействие точки доступа в виде константы.
Однако попробуем дать очень грубую сравнительную оценку дальности действия устройств Mikrotik cAP. Наибольшей дальностью действия и приникаемостью за препятствия обладает излучение в диапазоне 2,4 ГГц. Следовательно, максимальная дальность будет обеспечена радиомодулем, работающим в этом диапазоне.
Дальность на скачивание зависит от мощности передатчика этого радиомодуля и коэффициента усиления присоединённых к нему антенн.
Поэтому в качестве грубого сравнительного критерия примем длину стены квадратной комнаты, надёжно покрытой беспроводным Интернетом, в метрах (напомню, очень условных!), которая прямо пропорциональна произведению мощности на усиление в диапазоне 2,4 ГГц.

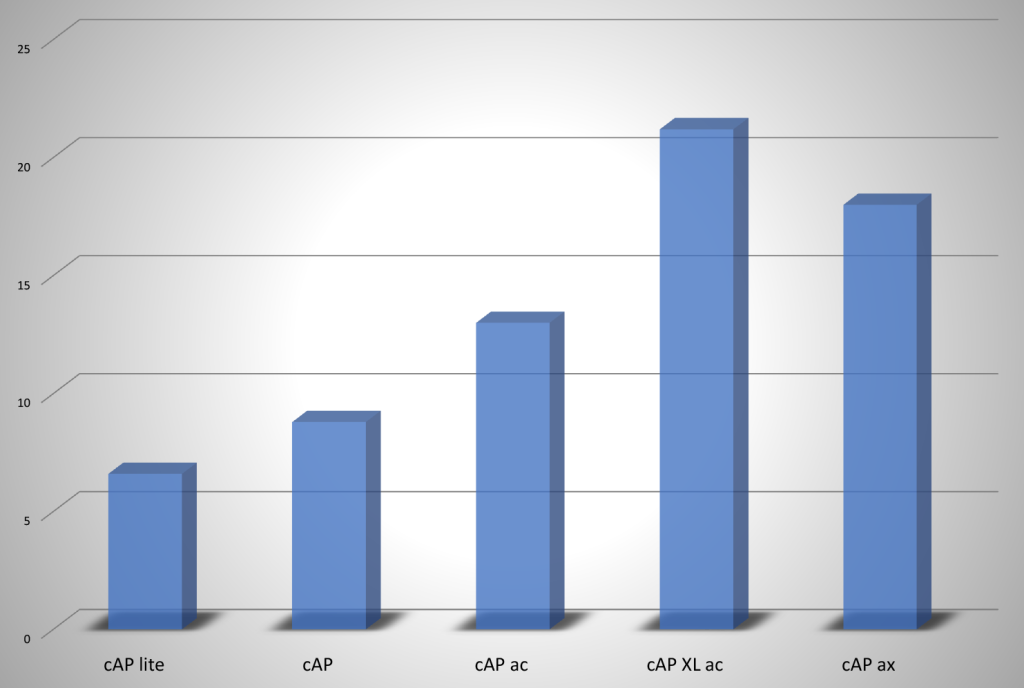

Приблизительная сравнительная оценка дальности действия
Напомню, этот график предназначен только для сравнительной оценки точек доступа линейки MikriTik cAP. Им нельзя пользоваться для сопоставления реальных размеров помещений, в которых планируется установить точку доступа.
Учтите, что данный параметр также влияет на проникаемость сквозь препятствия. Её необходимо учитывать как при размещении точки доступа в помещении, захламлённом мебелью, так и при желании ограничить зону действия стенами своего офиса (не допускать проникновения сигнала за стены офиса).
Дальность работы на загрузку зависит от чувствительности, которая не учтена в данном графике.
Количество клиентских устройств
Абонентская ёмкость точки доступа зависит, главным образом, от объёма оперативной памяти. Чем больше RAM, тем больше клиентов может одновременно загрузить точка доступа. Очень грубо, можно предположить, что на каждое подключённое абонентское устройство точка доступа тратит 3 МБ системной памяти, а на остальные нужды оперативная память тратится примерно одинаково.

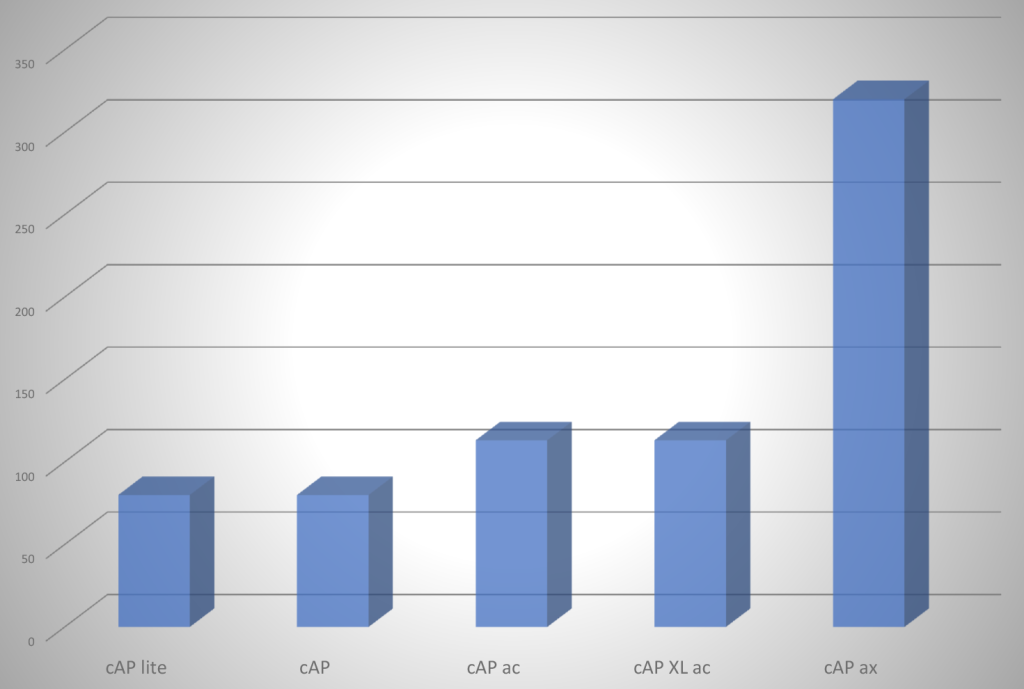

Приблизительная сравнительная оценка количества одновременных абонентов
Безопасность
Если, по требованиям безопасности вашей сети, необходимо, чтобы точка доступа осуществляла шифрование беспроводного трафика «на лету» с аппаратной поддержкой, вам придётся выбирать между cAP ac, cAP XL ac и cAP ax.
Самые современные способы аутентификации и быстрый безопасный роуминг поддерживает cAP ax.
Теперь рассмотрим ключевые особенности каждой из моделей линейки, которые необходимо учитывать при выборе точки доступа MikroTik для вашей сети.
Краткий обзор моделей
cAP lite
Как мы помним, индекс «lite» присваивается урезанной версии такой же модели без индекса. Однако, в данном случае, мы не видим, практически, никаких отличий от версии cAP. Разве что на полдецибела меньшее усиление. С другой стороны, у cAP lite есть дополнительный порт питания — microUSB — которого нет у cAP. Это позволяет положить cAP lite на столик рядом со смартфоном. В любом случае, дополнительный ввод питания лишним не будет. Почти двукратное различие в цене не заставит долго думать о выборе.

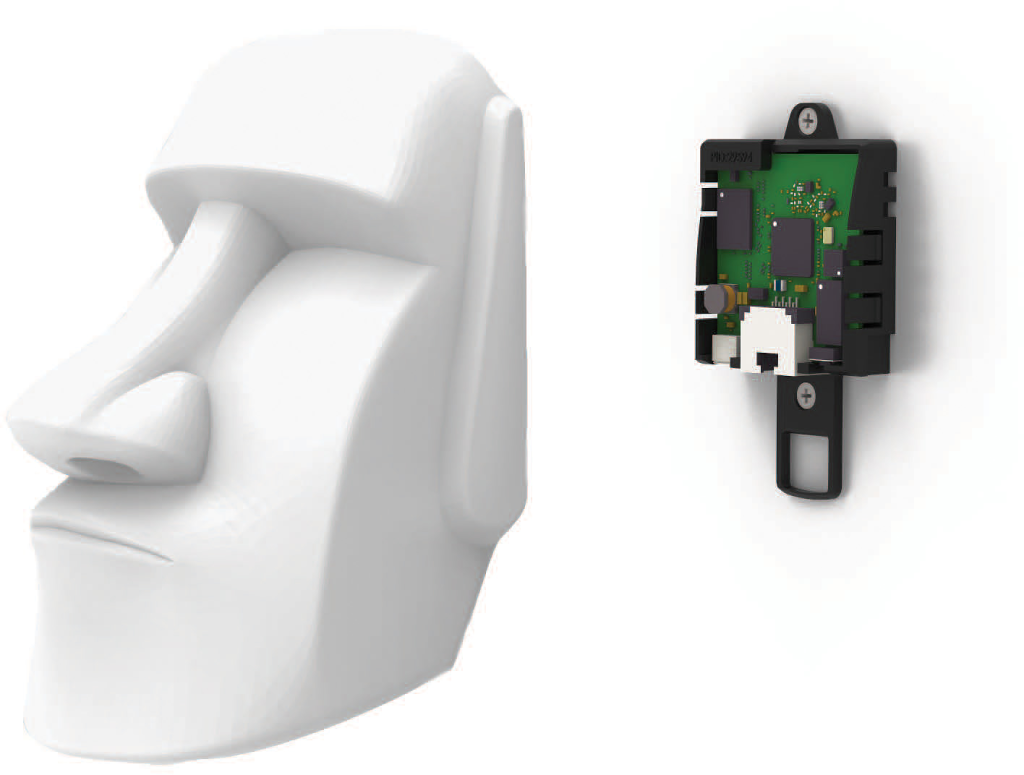

Ещё приятный бонус — в комплекте есть две лицевые панели: круглая и прямоугольная, которые расширяют интерьерную применимость. Производитель также распространяет файлы 3D-печати для создания кастомизированных корпусов.
Хинт: размещая cAP lite на журнальном столике, положите под неё лист фольги от съеденной шоколадки. Готов биться об заклад, что вы почти достигнете параметров усиления более дорогой cAP.
Применение. Небольшой офис с доверенной сетью, в котором сидит несколько человек. Также подойдёт для комнаты в доме, гостинице или хостеле, особенно с кастомной панелью.

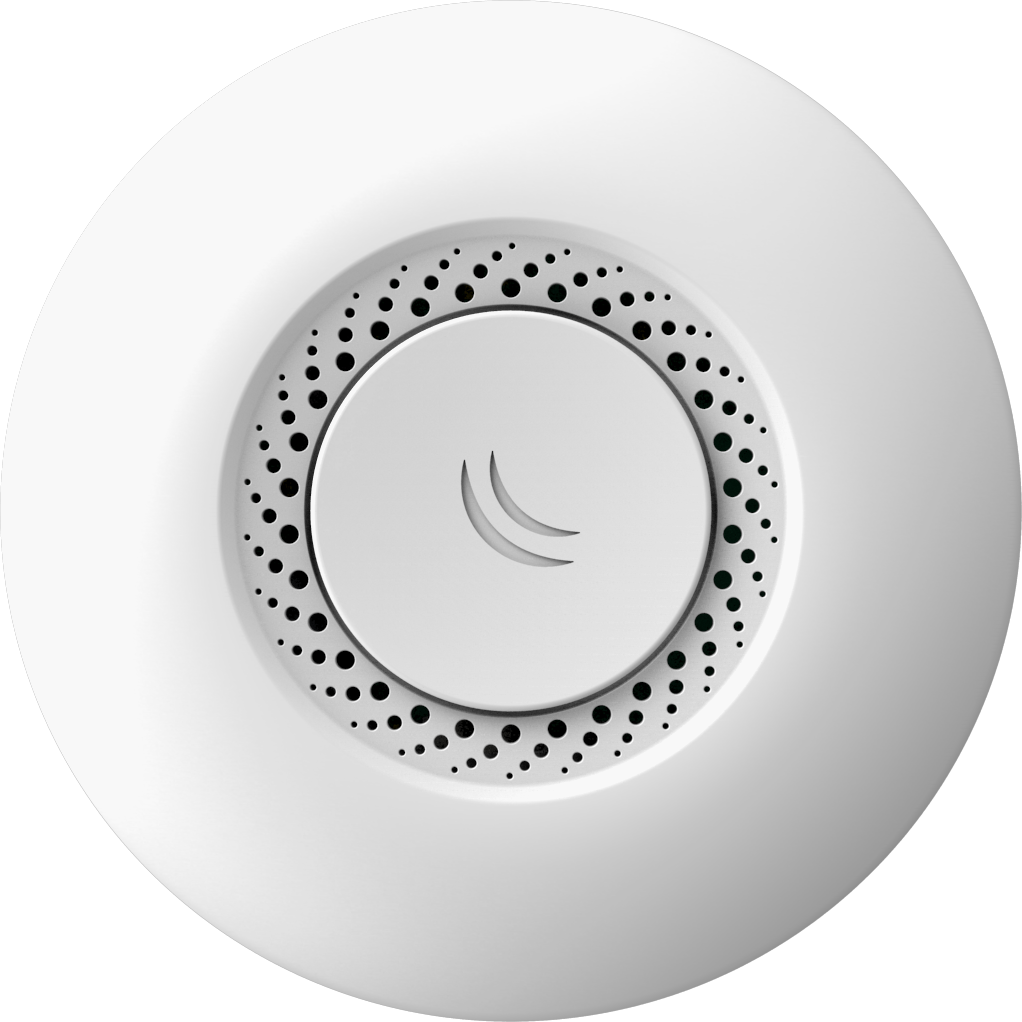

cAP
Базовая точка доступа в одном диапазоне. В комплект включено всё необходимое для быстрого монтажа на панель подвесной потолочной системы.
Применение. Доверенная сеть в чуть более крупном офисе, небольшом павильоне, кабинете врача.

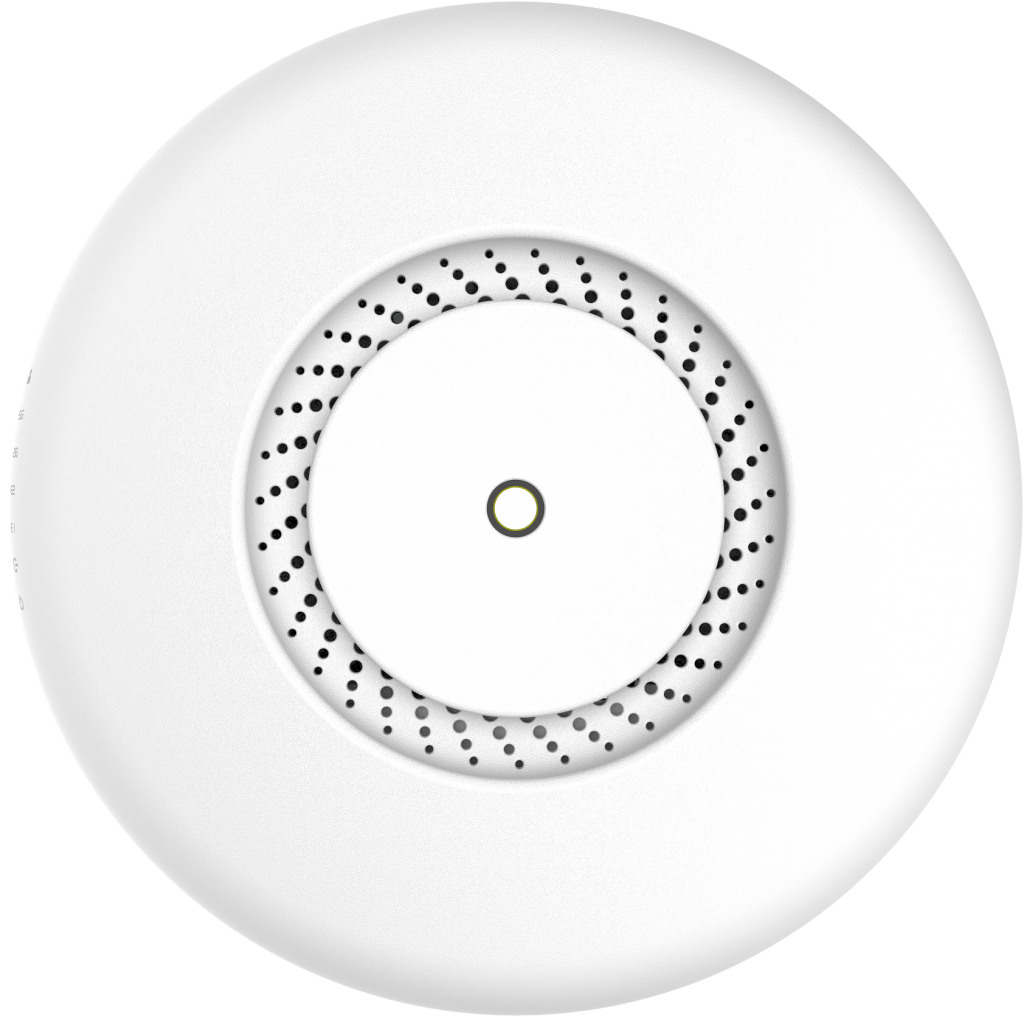

cAP ac
Серьёзный аппарат с одновременным вещанием в двух диапазонах, четырёхъядерной SoC, аппаратным шифрованием и двумя гигабитными портами со сквозным PoE для создания сети точек доступа.
К этой модели также прилагается два корпуса. Прямоугольный корпус не содержит кнопок и индикаторов. С круглым корпусом также можно отключить всю световую и звуковую индикацию.
Применение. Развёртывание сети точек доступа в офисных зданиях с кабельным соединением без необходимости отдельного ввода питания.

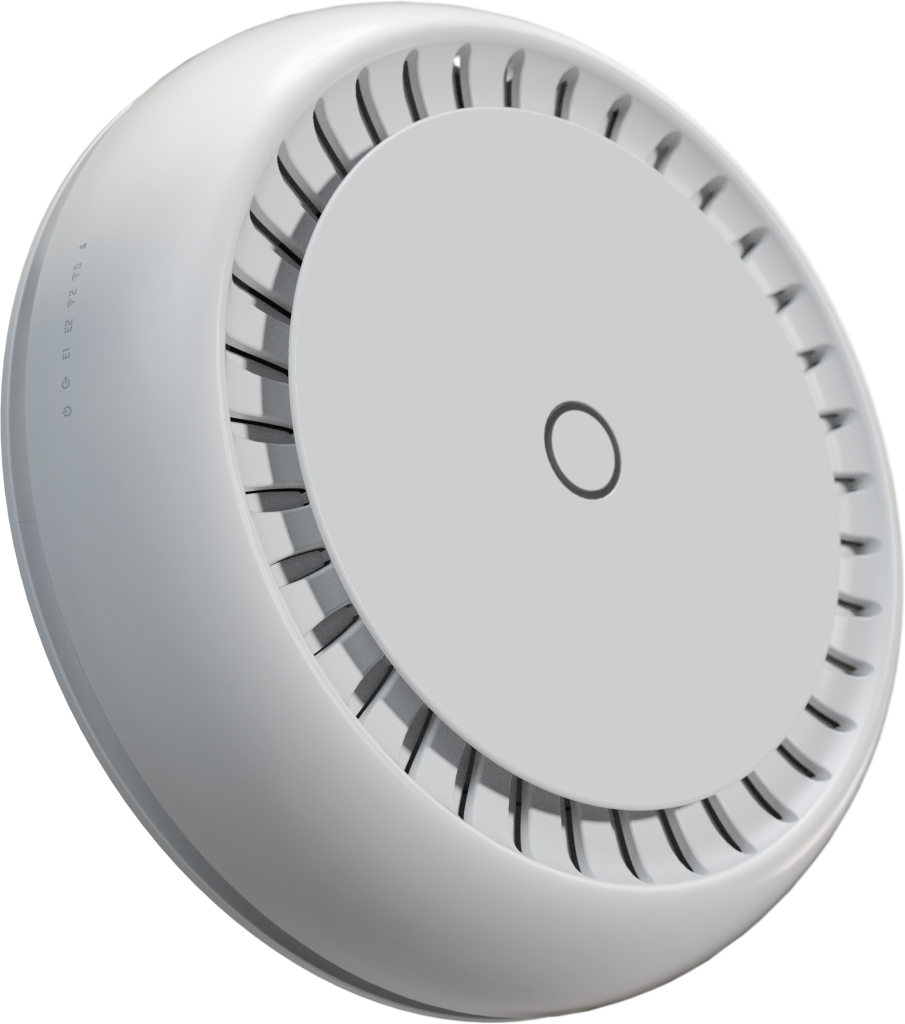

cAP XL ac
Самый большой радиус действия в линейке делает эту точку доступа предпочтительной для заполнения Интернетом крупных помещений. Также отлично подходит для помещений, заполненных мебелью или панельными перегородками.
Наличие двух гигабитных портов и сквозного PoE даёт возможность ещё сильнее расширить беспроводное покрытие с помощью соединённых по проводу cAP XL ac.
Применение. Крупные офисы или оупен-спейсы, склады, производственные помещения.

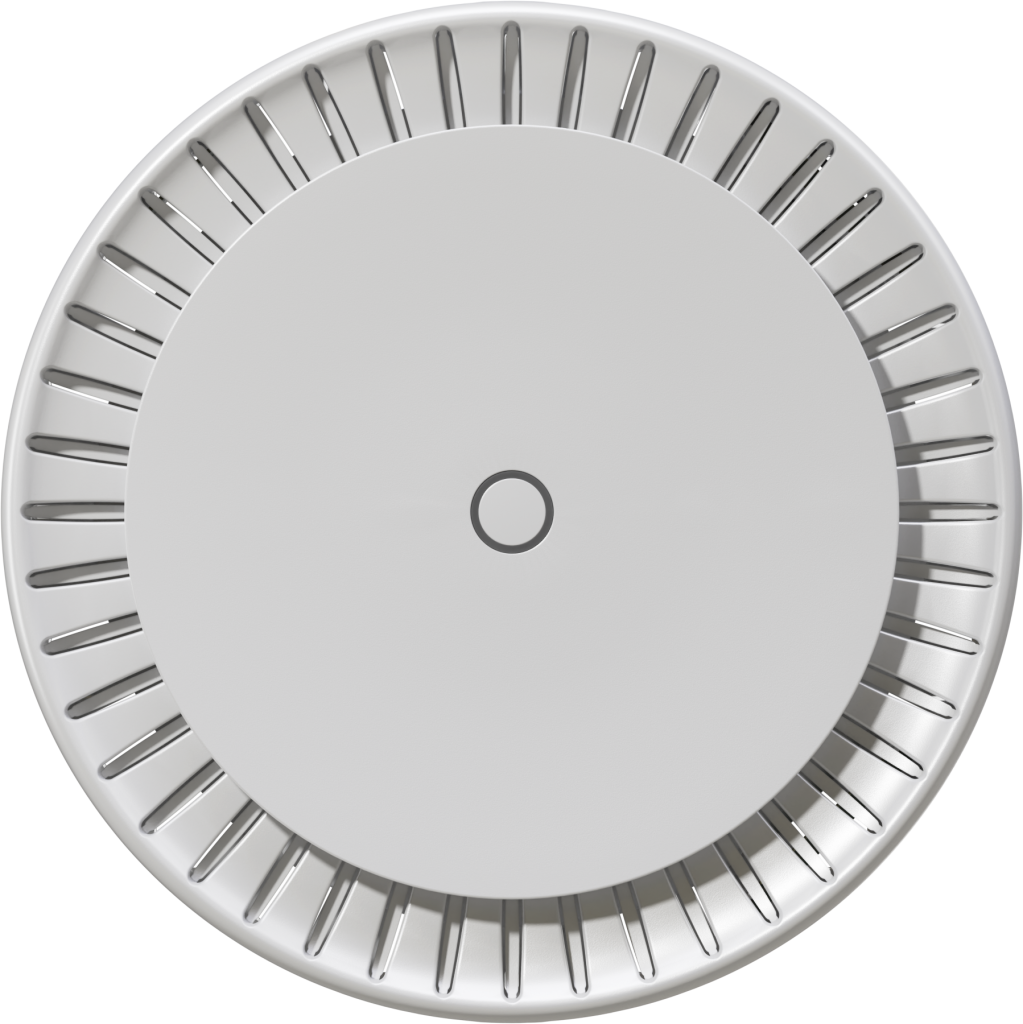

cAP ax
Вершина линейки дарит вам стандарт AX1800, самую высокую пропускную способность и мощнейшую вычислительную начинку, включающую 4-ядерный 64-битный ARM-процессор, целый гигабайт RAM и хранилище на быстрых чипах NAND.
Процессорная часть обеспечивает безразрывное соединение при самых высоких нагрузках, что важно в VoIP, видеотрансляциях и конференцсвязи.
Встроенная операционная система RouterOS версии 7 позволяет выполнять сложные сетевые задачи, вторгаясь в зону ответственности маршрутизаторов и межсетевых экранов.
Два гигабитных порта и сквозное питание по PoE позволяют не только расширять сеть, но добавлять к точке доступа любые Ethernet-устройства с поддержкой PoE.
Применение. Места с большим количеством высокоскоростных абонентов, требовательных к высокой стабильности соединения, конференц-залы, публичные заведения, торговые залы. Сложная маршрутизация, шифрование и туннели для удалённых офисов. Комбинация точки доступа с другим сетевым устройством — камерой, системой контроля доступа или проводным свитчем.
